DC-050-2.5A Buchse für DC-Stromversorgung, SMD, für 5,5 / 2,5 mm Hohlstecker, 30 V, 500 mA, 90°, -20..70 °C

Artikelnr.: 05-0004-0002V Kopiert!
🟡 noch 33 Stück auf Lager

Menge

Stückpreis¹

1+

1,070000 €

Netto 0,89916 €

5+

0,742000 €

Netto 0,623529 €

10+

0,556500 €

Netto 0,467647 €

20+

0,417375 €

Netto 0,350735 €

50+

0,315400 €

Netto 0,265042 €

100+

0,290000 €

Netto 0,243697 €
1,07 €
inkl. MwSt. zzgl. Versand
Netto 0,89916 €

Menge

Gesamt: ¹

Lieferzeit

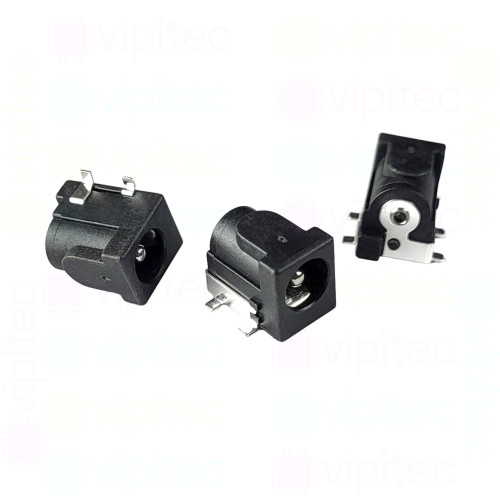

Die DC-050-2.5A ist eine rechtwinklige SMD-Einbaubuchse für Hohlstecker mit 5,5 x 2,5 mm und dient als platzsparender Gleichstrom-Anschluss für Leiterplatten. Als weibliche Buchse nimmt sie den männlichen Hohlstecker auf und stellt die elektrische Verbindung zur Versorgungselektronik her. Die Buchse ist für Eingangsspannungen bis 30 V DC und einen maximalen Eingangsstrom von 500 mA ausgelegt, wodurch sie sich für niedrig belastete Versorgungsanschlüsse in Mess- und Regeltechnik, kleineren Verbraucheranwendungen und zur Versorgung von Peripherie-Modulen eignet. Hinweis: Trotz der Modellbezeichnung kann der tatsächliche Nennstrom deutlich unter dem Eindruck eines höheren Zahlenwertes liegen - die geprüfte maximale Strombelastbarkeit beträgt 500 mA.

Mechanisch ist die Buchse kompakt ausgeführt und wurde für Oberflächenmontage (SMD) konzipiert, mit Abmessungen von etwa 14,8 mm Länge, 9 mm Breite und 11 mm Höhe bei einer Einschubtiefe von 10 mm. Der Außendurchmesser der Buchse beträgt 6,4 mm; sie ist kompatibel mit Steckern, deren Außen- beziehungsweise Innendurchmesser 5,5 mm bzw. 2,5 mm betragen. Die rechtwinklige Orientierung erleichtert das Leiterplatten-Layout und ermöglicht eine seitliche Kabelführung. Elektrisch sorgt ein maximaler Kontaktwiderstand von 30 mΩ für geringe Übergangswiderstände; die Nennlebensdauer von bis zu 5000 Steckzyklen dokumentiert die mechanische Beständigkeit bei häufigem Einsatz. Der Einsatzbereich der Buchse erstreckt sich über Temperaturen von -20 bis 70 °C, und das Bauteil ist RoHS-konform.

Begriffs- und anwendungsbezogene Hinweise: SMD steht für Surface-Mount Device und kennzeichnet Bauteile, die für die automatisierte Bestückung und Lötverfahren wie Reflow geeignet sind. Ein Hohlstecker - oft auch Barrel-Stecker genannt - besteht aus einem zylindrischen Außenkontakt und einem inneren Stift; die hier beschriebene Buchse bildet den Gegenpart zum männlichen Stecker. Bei der Verwendung sollten passende PCB-Pad- und Lötstellengeometrien sowie gegebenenfalls mechanische Abstützung berücksichtigt werden, um dauerhafte Kontaktzuverlässigkeit und Widerstandsarme Verbindungen sicherzustellen. Die Bauform und Spezifikationen machen die DC-050-2.5A zu einer pragmatischen Lösung für platzkritische Stromanschlüsse auf Leiterplatten, sofern die Strom- und Temperaturgrenzen eingehalten werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-050-2.5A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	14,8 mm
Breite	9 mm
Höhe	11 mm
Buchse
Außendurchmesser (Buchse)	6,4 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2,5 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,5 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	30 mΩ
Orientierung	90 °
Montageart	SMD
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,5 mm
