DC-006B-1.3A Buchse für DC-Stromversorgung, THT, für 3,5 / 1,35 mm Hohlstecker, 30 V, 500 mA, 90°, -20..70 °C

Artikelnr.: 05-0004-0001L Kopiert!
🟡 noch 44 Stück auf Lager

Menge

Stückpreis¹

1+

1,790000 €

Netto 1,504202 €

5+

0,680000 €

Netto 0,571429 €

10+

0,487000 €

Netto 0,409244 €

20+

0,389500 €

Netto 0,327311 €

50+

0,330400 €

Netto 0,277647 €

100+

0,309000 €

Netto 0,259664 €
1,79 €
inkl. MwSt. zzgl. Versand
Netto 1,504202 €

Menge

Gesamt: ¹

Lieferzeit

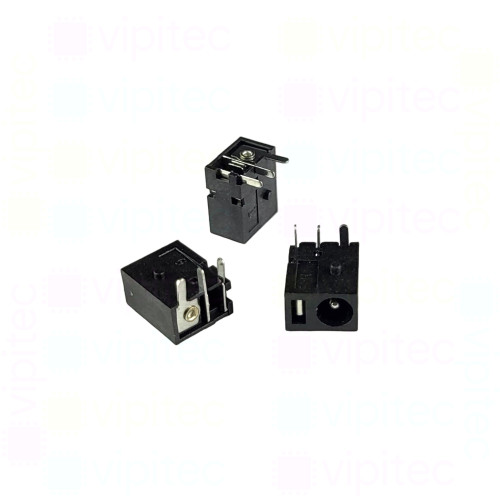

DC-006B-1.3A ist eine rechtwinklige DC-Einbaubuchse - auch Hohlsteckerbuchse oder DC-Buchse genannt - ausgelegt für 3,5 x 1,35 mm Hohlstecker. Die Buchse ist weiblich und nimmt männliche Stecker mit 3,5 mm Außendurchmesser und 1,35 mm Innendurchmesser auf. Die Ausführung in Durchsteckmontage (THT) sorgt für mechanisch stabile Befestigung auf Leiterplatten und eignet sich für Anwendungen mit begrenztem Bauraum dank der kompakten Abmessungen von etwa 9,5 x 7,8 x 5 mm und einer Einführtiefe von 8 mm bei 90°-Orientierung.

Elektrisch ist die Buchse für Gleichspannungen bis 30 V und Ströme bis 500 mA ausgelegt. Der maximale Kontaktwiderstand liegt bei 100 mΩ, was die Zuverlässigkeit der Verbindung und die Wärmeentwicklung bei Nennströmen beeinflusst. Die Nennlebensdauer beträgt 5000 Steckzyklen, wodurch die Buchse für wiederholtes Ein- und Ausstecken geeignet ist. Der zulässige Betriebstemperaturbereich reicht von -20 °C bis 70 °C. Die Ausführung ist RoHS-konform.

Typische Einsatzgebiete sind kleinere Netzteile, tragbare Geräte, Prüfadapter und sonstige Niedrigstromanwendungen, bei denen eine platzsparende, rechtwinklige Stromzuführung erforderlich ist. Begriffe wie Hohlstecker, DC-Steckbuchse und Durchsteckmontage beschreiben denselben Funktionstyp und helfen bei der Auswahl kompatibler Steckverbinder für Leiterplatten-Designs und Kabelmanagement. Durch die THT-Bauweise bietet die Buchse erhöhte mechanische Festigkeit gegenüber rein oberflächenmontierten Lösungen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-006B-1.3A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	9,5 mm
Breite	7,8 mm
Höhe	5 mm
Buchse
Außendurchmesser (Buchse)	4 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	1,3 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	3,5 x 1,35 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	90 °
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	3,5 mm
Innendurchmesser (Stecker)	1,35 mm
