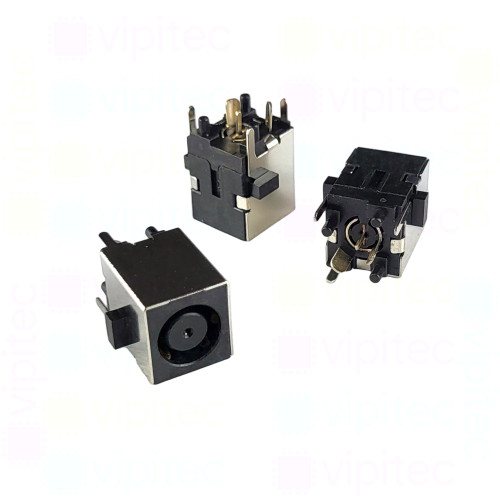

DC-192-0.8A Buchse für DC-Stromversorgung, THT, für 7,4 / 0,6 mm Stecker, 20 V, 7 A, 0°, -20..70 °C

Artikelnr.: 05-0004-0003N Kopiert!
🟡 noch 25 Stück auf Lager

Menge

Stückpreis¹

1+

2,170000 €

Netto 1,823529 €

5+

1,222000 €

Netto 1,026891 €

10+

1,024000 €

Netto 0,860504 €

20+

0,921500 €

Netto 0,774370 €

50+

0,858000 €

Netto 0,721008 €

100+

0,815100 €

Netto 0,684958 €
2,17 €
inkl. MwSt. zzgl. Versand
Netto 1,823529 €

Menge

Gesamt: ¹

Lieferzeit

Die DC-192-0.8A ist eine DC-Einbaubuchse (auch Hohlsteckerbuchse oder DC-Netzteilbuchse) in Through-Hole-Ausführung. Als weiblicher Steckkontakt ist sie für handelsübliche Hohlstecker im Format 7,4 x 0,6 mm ausgelegt und nimmt über den Außenkontakt einen Steckeraußendurchmesser von 7,4 mm auf, während der Mittelleiter üblicherweise 0,6 mm Durchmesser besitzt. Die Buchse selbst verfügt über einen Innenkontaktdurchmesser von 0,8 mm, wodurch ein sicherer elektrischer Kontakt mit dem Steckstift gewährleistet wird. Die Orientierung von 0° beschreibt einen geraden, axialen Einbau ohne Winkelverstellung.

Die Buchse ist für den Betrieb mit Gleichspannung bis 20 V und Strömen bis 7 A spezifiziert. Ein maximaler Kontaktwiderstand von 80 mΩ reduziert Spannungsverluste und Wärmeentwicklung bei hohen Strömen; die Nennlebensdauer von bis zu 5000 Steckvorgängen gibt Auskunft über die erwartete mechanische Belastbarkeit bei wiederholtem Ein- und Ausstecken. Durch die THT-Durchsteckmontage entsteht eine robuste Lötverbindung zur Leiterplatte, die mechanisch belastbarer ist als viele oberflächenmontierte Varianten. Die Betriebstemperaturspanne von -20 bis 70 °C und die RoHS-Konformität erlauben den Einsatz in typischen Elektronikumgebungen mit gängigen Umweltanforderungen.

Die kompakte Bauform mit begrenzter Einbautiefe erleichtert den Einsatz als PCB-Stromeingang für Geräte mit mittlerer Leistungsaufnahme, etwa Netzteile, Mess- und Steuergeräte oder industrielle Steuerungen, bei denen ein zuverlässiger, wieder lösbarer Kontakt benötigt wird. Vor dem Einbau sollten die Abmessungen und die erforderliche Einbauaussparung der Leiterplatte geprüft werden, um ausreichenden Platz und mechanische Befestigung sicherzustellen. Das THT-Design ist für Standard-Lötprozesse geeignet und bietet eine stabile Verbindung für dauerhaften Betrieb.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-192-0.8A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 20 V
Länge	13,1 mm
Breite	9,9 mm
Höhe	10,4 mm
Buchse
Außendurchmesser (Buchse)	7,5 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Buchse)	0,8 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	7,4 x 0,6 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Stecker
Bauelement
Max. Eingangsstrom (DC)	7 A
Max. Kontaktwiderstand	80 mΩ
Orientierung	0 °
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	7,4 mm
Innendurchmesser (Stecker)	0,6 mm
