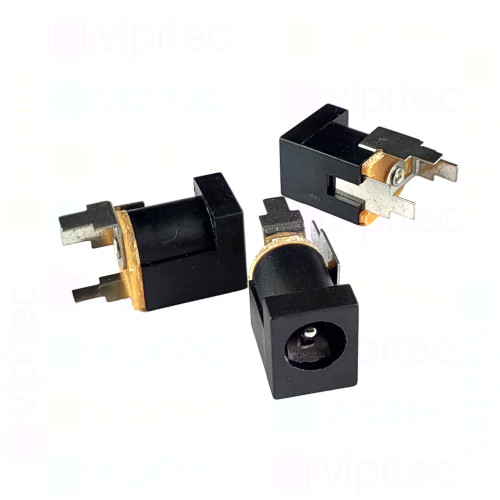

DC-013B-2.0A Buchse für DC-Stromversorgung, THT, für 5,5 / 2,1 mm Hohlstecker, 30 V, 500 mA, 0°, -20..70 °C

Artikelnr.: 05-0004-0001R Kopiert!
🟡 noch 35 Stück auf Lager

Menge

Stückpreis¹

1+

1,960000 €

Netto 1,647059 €

5+

1,240000 €

Netto 1,042017 €

10+

0,909000 €

Netto 0,763866 €

20+

0,636300 €

Netto 0,534706 €

50+

0,356328 €

Netto 0,299435 €

100+

0,249430 €

Netto 0,209605 €
1,96 €
inkl. MwSt. zzgl. Versand
Netto 1,647059 €

Menge

Gesamt: ¹

Lieferzeit

Die DC-013B-2.0A ist eine durchsteckmontierte DC-Einbaubuchse (auch DC-Buchse, Hohlsteckerbuchse oder barrel jack genannt) für gängige 5,5 x 2,1 mm Hohlstecker. Sie wurde für den Einsatz als Versorgungseinführung auf Leiterplatten konzipiert und bietet eine gerade Montageausrichtung (0°), die eine platzsparende, senkrechte Verbindung zwischen externem Netzteil und der Schaltung ermöglicht. Durch die Auslegung auf niedrige Ströme eignet sie sich insbesondere für Klein- und Verbraucherelektronik, Mess- und Steuergeräte sowie Prototyping- und Reparaturanwendungen, bei denen kompakte, leicht installierbare Steckverbindungen erforderlich sind.

THT steht für Through-Hole Technology - Durchsteckmontage, bei der Anschlussstifte durch Bohrungen der Leiterplatte geführt und von der Unterseite verlötet werden, was gute mechanische Stabilität bietet. Die Buchse verfügt über drei Anschlusspins; dies ermöglicht üblicherweise die Herausführung von Plus- und Minus-Leitungen sowie die Integration eines zusätzlichen Kontakts - etwa für Schaltfunktionen oder alternative Masseführung - sofern die jeweilige Schaltungsanwendung das erfordert. Wichtige betriebliche Kennwerte wie zulässige Eingangsspannung, maximaler Strom, Kontaktwiderstand, Betriebstemperatur und die Nennlebensdauer in Steckzyklen sind bei der Auswahl zu beachten, weil sie Einfluss auf Spannungsabfall, thermisches Verhalten und Lebensdauer der Verbindung haben.

Bei der Montage ist auf einen zuverlässigen Lötprozess und ausreichende mechanische Befestigung zu achten, damit die Buchse den vorgesehenen Steckzyklen und Belastungen standhält. Vor dem Einsatz sollte die Kompatibilität mit dem verwendeten Hohlstecker geprüft werden - insbesondere Außendurchmesser und Innendurchmesser des Steckers -, um festen Sitz und elektrischen Kontakt sicherzustellen. Die Buchse ist RoHS-konform, was die Eignung für bleifreie Fertigungsprozesse bestätigt. Insgesamt bietet das Bauteil eine standardisierte, einfach zu integrierende Lösung für die Aufnahme von externen DC-Versorgungen auf Leiterplatten.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-013B-2.0A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	13,5 mm
Breite	9 mm
Höhe	10,8 mm
Buchse
Außendurchmesser (Buchse)	6,4 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,1 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	0 °
Anzahl Pins	3
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,1 mm
