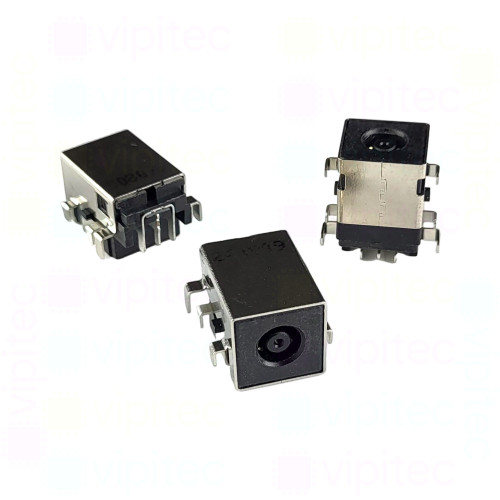

DC-191-0.4A Buchse für DC-Stromversorgung, THT, für 4,5 / 0,65 mm Stecker, 20 V, 7 A, 90°, -20..70 °C

Artikelnr.: 05-0004-0003M Kopiert!
🟡 noch 25 Stück auf Lager

Menge

Stückpreis¹

1+

2,210000 €

Netto 1,857143 €

5+

1,282000 €

Netto 1,077311 €

10+

1,083000 €

Netto 0,910084 €

20+

0,981000 €

Netto 0,824370 €

50+

0,916600 €

Netto 0,770252 €

100+

0,870770 €

Netto 0,731739 €
2,21 €
inkl. MwSt. zzgl. Versand
Netto 1,857143 €

Menge

Gesamt: ¹

Lieferzeit

Bei der DC-191-0.4A handelt es sich um eine rechteckig orientierte DC-Einbaubuchse im THT-Format, ausgelegt für Hohlstecker der Bauart 4,5 x 0,65 mm. Die Buchse ist eine weibliche Kontakteinheit (Hohlsteckerbuchse), die mit einem passenden männlichen Hohlstecker verschaltet wird und sich durch eine Einstecktiefe von 9 mm sowie ein äußeres Maß von rund 4,7 mm auszeichnet. Als Durchsteckbauteil mit 90°-Ausrichtung eignet sich das Bauteil für seitlichen Anschlusseintritt an Leiterplatten - diese Geometrie reduziert den Platzbedarf in vertikaler Richtung und erleichtert die Kabelführung bei Gehäusekonstruktionen.

Elektrisch ist die Buchse für Gleichspannungen bis 20 V und Ströme bis 7 A spezifiziert; der maximale Kontaktwiderstand liegt bei 80 mΩ. Die Kombination aus relativ hohem Nennstrom und begrenztem Kontaktwiderstand bedeutet, dass bei der Auslegung der Platine auf ausreichend dimensionierte Leiterbahnen, geeignete Lötstellen und gegebenenfalls Sicherungen geachtet werden sollte, um Erwärmung und Spannungsabfall zu begrenzen. Mechanisch ist die Buchse für eine Nennlebensdauer von etwa 5000 Steckzyklen ausgelegt; der Betriebstemperaturbereich reicht von -20 °C bis +70 °C, was den Einsatz in vielen Standardanwendungen ermöglicht.

Für die Montage ist das Bauteil für Durchsteckmontage (THT) vorgesehen, wodurch es mechanisch stabil auf der Leiterplatte verankert werden kann und sich für mechanisch beanspruchte Stromanschlüsse eignet. Die Buchse ist RoHS-konform und gehört zur vipitec-Produktlinie Professional. Hinweise zur Anwendung: auf korrekte Polung des Hohlsteckers achten, Einbaulage und mechanische Befestigung in der Leiterplattenlayout-Planung berücksichtigen sowie kompatible Steckerausführung und Steckertyp prüfen, um eine sichere und dauerhafte Verbindung zu gewährleisten.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-191-0.4A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 20 V
Länge	15 mm
Breite	10 mm
Höhe	9,8 mm
Buchse
Außendurchmesser (Buchse)	4,7 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Buchse)	0,4 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	4,5 x 0,65 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Stecker
Bauelement
Max. Eingangsstrom (DC)	7 A
Max. Kontaktwiderstand	80 mΩ
Orientierung	90 °
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	4,5 mm
Innendurchmesser (Stecker)	0,65 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
