DC-028S-2.5A Buchse für DC-Stromversorgung, THT, für 5,5 / 2,5 mm Hohlstecker, 24 V, 5 A, 90°, -20..70 °C

Artikelnr.: 05-0004-00029 Kopiert!
🟡 noch 25 Stück auf Lager

Menge

Stückpreis¹

1+

2,130000 €

Netto 1,789916 €

5+

1,160000 €

Netto 0,974790 €

10+

0,964000 €

Netto 0,810084 €

20+

0,862500 €

Netto 0,724790 €

50+

0,799400 €

Netto 0,671765 €

100+

0,759430 €

Netto 0,638176 €
2,13 €
inkl. MwSt. zzgl. Versand
Netto 1,789916 €

Menge

Gesamt: ¹

Lieferzeit

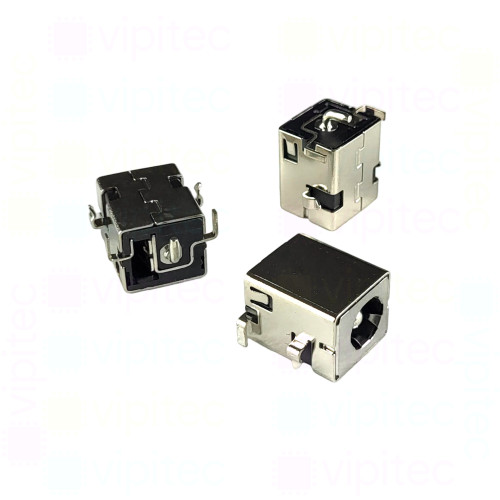

Die DC-028S-2.5A ist eine PCB-Einbaubuchse für Hohlstecker - auch als DC-Einbaubuchse oder barrel connector bezeichnet - und nimmt handelsübliche 5,5 x 2,5 mm Stecker auf. Die Buchse ist als rechtwinklige Ausführung (90°) ausgeführt und wird in Durchsteckmontage (THT - Through-Hole Technology) auf der Leiterplatte befestigt. Als weiblicher Gegenpart zu einem männlichen Hohlstecker dient sie als zuverlässiger Stromanschluss für externe Netzteile und ist für Anwendungen konzipiert, bei denen die Kabelführung parallel zur Platine erfolgen soll.

Elektrisch ist die Buchse für Gleichspannungen bis 24 V und Ströme bis 5 A spezifiziert; der maximale Kontaktwiderstand liegt bei 100 mΩ, was Einfluss auf Spannungsabfall und Erwärmung bei hohen Strömen hat. Mechanisch ist die Anschlussbuchse auf Dauergebrauch ausgelegt - die Nennlebensdauer beträgt bis zu 5000 Steckvorgänge - und der Temperaturbereich von -20 bis 70 °C deckt übliche Umgebungen für elektronische Geräte ab. Die Bauteile entsprechen der RoHS-Richtlinie und sind damit frei von bestimmten gefährlichen Stoffen.

Für die Integration auf der Platine empfiehlt sich die Berücksichtigung des rechtwinkligen Layouts beim Footprint- und Gehäusedesign, um ausreichende Zugentlastung und Lötfläche sicherzustellen. Die THT-Ausführung bietet eine robuste mechanische Verbindung gegenüber einseitig bestückten SMD-Buchsen und erleichtert das manuelle oder wellenlöten. Die Buchse ist damit geeignet für kompakte Gehäuse und Geräte mit moderatem Leistungsbedarf, in denen ein standardisierter 5,5 x 2,5 mm Hohlstecker zum Einsatz kommt.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-028S-2.5A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 24 V
Länge	11,6 mm
Breite	10 mm
Höhe	9,1 mm
Buchse
Außendurchmesser (Buchse)	6 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2,5 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,5 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	5 A
Max. Kontaktwiderstand	100 mΩ
Orientierung	90 °
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,5 mm
