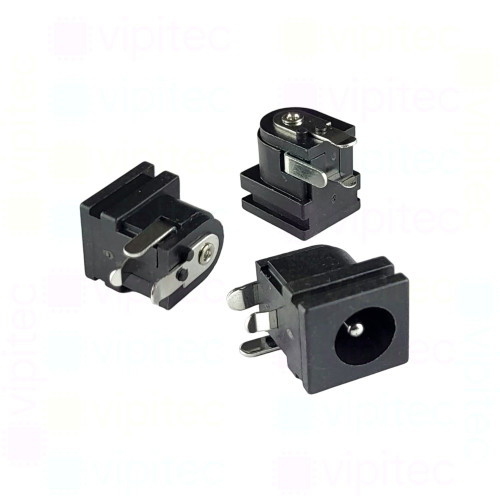

DC-063-2.0A Buchse für DC-Stromversorgung, Lötfahnen, für 5,5 / 2,1 mm Hohlstecker, 30 V, 500 mA, 90°, -20..70 °C

Artikelnr.: 05-0004-00033 Kopiert!
🟡 noch 45 Stück auf Lager

Menge

Stückpreis¹

1+

1,800000 €

Netto 1,512605 €

5+

0,698000 €

Netto 0,586555 €

10+

0,506000 €

Netto 0,425210 €

20+

0,409000 €

Netto 0,343697 €

50+

0,349800 €

Netto 0,293950 €

100+

0,328300 €

Netto 0,275882 €
1,80 €
inkl. MwSt. zzgl. Versand
Netto 1,512605 €

Menge

Gesamt: ¹

Lieferzeit

DC-063-2.0A ist eine rechte Winkel Einbaubuchse für koaxiale DC-Hohlstecker, auch bezeichnet als DC-Buchse oder barrel connector. Die Ausführung nimmt standardmäßige Stecker im Format 5,5 x 2,1 mm auf und stellt so einen koaxialen Strompfad bereit: ein zylindrischer Außenkontakt umschließt den Stecker-Außenmantel, ein innerer Kontakt führt den Zentralstift. Die Buchse ist für Gleichspannungen bis 30 V und Ströme bis 500 mA bemessen; der maximale Kontaktwiderstand liegt bei 100 mΩ. Damit ist sie für niedervoltige Versorgungen geeignet, bei denen geringe Verluste und zuverlässige Kontaktführung wichtig sind.

Die mechanische Ausführung als 90°-Buchse mit Lötfahnen ermöglicht eine robuste Lötmontage auf Leiterplatten und eine platzsparende Leiterplattenintegration. Mit kompakten Abmessungen (Länge ca. 14,4 mm, Höhe ca. 12,6 mm, Breite ca. 11,4 mm und Buchsentiefe 11 mm) passt die Buchse in enge Einbausituationen. Die Nennlebensdauer beträgt etwa 5000 Steckzyklen, die Baugruppe entspricht der RoHS-Richtlinie und ist für einen Umgebungstemperaturbereich von -20 °C bis 70 °C ausgelegt.

Typische Einsatzgebiete sind kleine Elektronikgeräte, Mess- und Steuertechnik, LED-Module, Prototyping und Reparaturen an Geräten mit externen DC-Netzteilen. Hinweise zur Anwendung: Steckverbinder nur innerhalb der angegebenen Spannung- und Stromgrenzen betreiben, auf korrekte Polung achten und Lötverbindungen fachgerecht ausführen, um elektrische Funktion und mechanische Festigkeit sicherzustellen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-063-2.0A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	14,4 mm
Breite	11,4 mm
Höhe	12,6 mm
Buchse
Außendurchmesser (Buchse)	7,3 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,1 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	90 °
Montageart	Lötfahne
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,1 mm
