DC-033-1.3A Buchse für DC-Stromversorgung, SMD, für 3,5 / 1,35 mm Hohlstecker, 30 V, 500 mA, 90°, -20..70 °C

Artikelnr.: 05-0004-02010R-B4 Kopiert!
🟢 176 Stück auf Lager

Menge

Stückpreis¹

1+

5,800000 €

Netto 4,87395 €

5+

1,508000 €

Netto 1,267227 €

10+

0,980200 €

Netto 0,823697 €

20+

0,637130 €

Netto 0,535403 €

50+

0,331308 €

Netto 0,278410 €

100+

0,215350 €

Netto 0,180967 €
5,80 €
inkl. MwSt. zzgl. Versand
Netto 4,87395 €

Menge

Gesamt: ¹

Lieferzeit

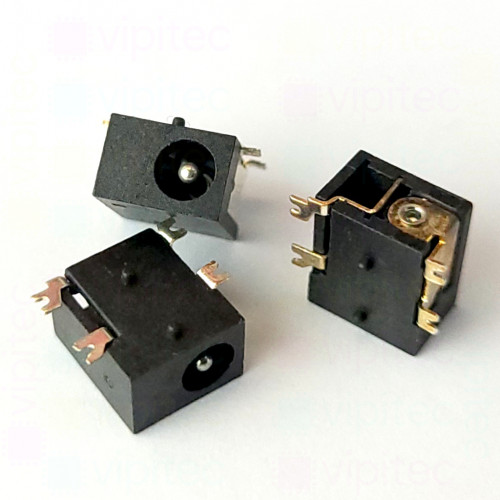

Die DC-033-1.3 ist eine rechtwinklig ausgeführte DC-Strombuchse (auch: Hohlsteckerbuchse, coaxial power jack, DC-Buchse) im SMD-Gehäuse und gehört zur Produktlinie "Professional" von vipitec. Sie dient als Aufnahme für einen koaxialen DC-Stecker und ermöglicht die einseitige, platzsparende Einspeisung von Gleichspannung auf Leiterplatten. Die kompakte Bauform (kleine Länge, Breite und Höhe) und die 90°-Orientierung eignen sich besonders für flache Gehäuse oder Leiterplattenkanten, bei denen der Kabelabgang parallel zur Platine geführt werden soll.

Die Buchse ist für typische Hohlstecker mit Angabe 3,5 x 1,35 mm vorgesehen; der gemessene Innendurchmesser beträgt 1,3 mm, der Außendurchmesser des Buchsenhülsens 3,9 mm und die Einführtiefe 6,5 mm. Elektrisch ist die Buchse für Gleichspannungen bis 30 V und Ströme bis 500 mA ausgelegt, somit für niederstromige Versorgungen und externe Netzteile geeignet, jedoch nicht für Anwendungen mit höheren Lastströmen. Der zulässige Betriebstemperaturbereich von −20 °C bis +60 °C entspricht typischen Einsatzbedingungen in Geräten für den Innenbereich und mobilen Elektroniklösungen.

Als SMD-Bauteil ist die DC-033-1.3 für die Oberflächenmontage auf Leiterplatten konzipiert und eignet sich für maschinelle Bestückungsprozesse. "Buchse" bezeichnet dabei den weiblichen, fest auf der Platine montierten Teil, der den äußeren und inneren Kontakt für den eingeführten Stecker bereitstellt; der "Stecker" ist der zugeführte, meist an einem Kabel befestigte männliche Gegenpart. Die Ausführung ist RoHS-konform und bietet eine praktische, wiedererkennbare Schnittstelle für standardisierte Niederspannungs-DC-Versorgungen in kompakten Elektronikgeräten.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-033-1.3A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V

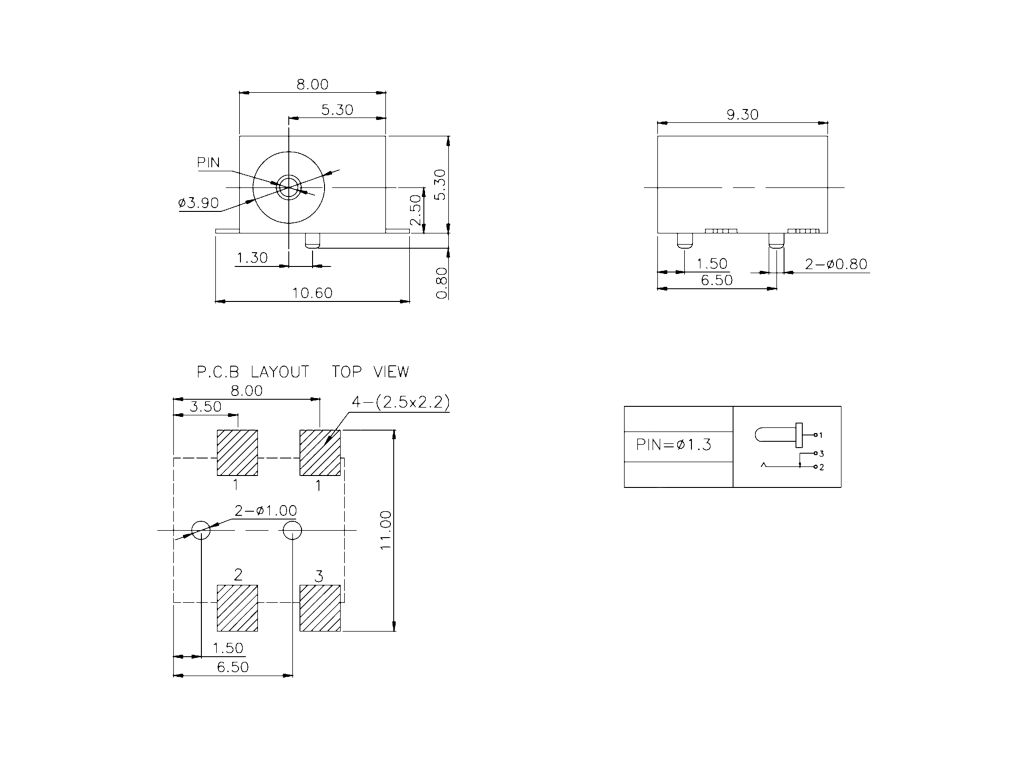

Länge	9,3 mm
Breite	8 mm
Höhe	5,3 mm
Buchse
Außendurchmesser (Buchse)	3,9 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	1,3 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	3,5 x 1,35 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	90 °
Montageart	SMD
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	3,9 mm
Innendurchmesser (Stecker)	1,35 mm
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
