DC-017-2.0A Buchse für DC-Stromversorgung, Lötfahnen, für 5,5 / 2,1 mm Hohlstecker, 30 V, 500 mA, 0°, -20..70 °C

Artikelnr.: 05-0004-0001Y Kopiert!
🟡 noch 45 Stück auf Lager

Menge

Stückpreis¹

1+

1,750000 €

Netto 1,470588 €

5+

0,618000 €

Netto 0,519328 €

10+

0,432600 €

Netto 0,363529 €

20+

0,330000 €

Netto 0,277311 €

50+

0,271600 €

Netto 0,228235 €

100+

0,250900 €

Netto 0,210840 €
1,75 €
inkl. MwSt. zzgl. Versand
Netto 1,470588 €

Menge

Gesamt: ¹

Lieferzeit

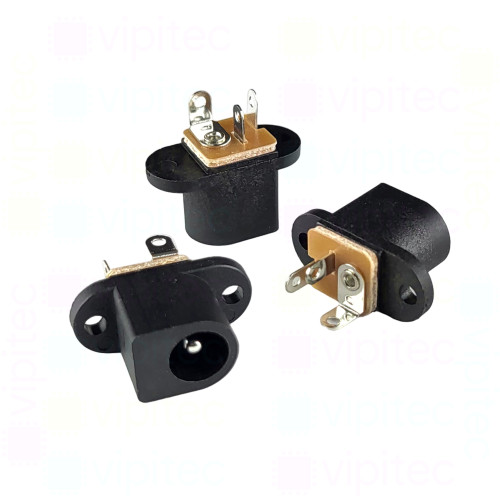

Die DC-017-2.0A ist eine DC-Einbaubuchse für Hohlstecker mit der geläufigen Nennmaßkombination 5,5 x 2,1 mm. Synonyme für dieses Bauteil sind DC-Buchse, Hohlstecker-Buchse oder DC-Einbaubuchse. Bei Buchsen handelt es sich um die weibliche Komponente der Verbindung, der passende Stecker wird als männlicher Hohlstecker bezeichnet. Die Bauform mit gerader Ausrichtung (0°) und Lötfahnen ermöglicht eine einfache Lötmontage auf Leiterplatten und einen kompakten Einbau in Gerätechassis, ohne separate Befestigungsmechanik.

Konzipiert für Niederspannungs-DC-Versorgung, trägt die Buchse typische Vernetzungsaufgaben in kleinen elektronischen Geräten und Prototypen. Die Auslegung für Spannungen bis 30 V und Ströme bis 500 mA sowie ein niedriger maximaler Kontaktwiderstand tragen zu geringem Spannungsabfall und moderater Erwärmung bei. Die Nennlebensdauer von bis zu 5000 Steckzyklen gibt Aufschluss über die mechanische Zuverlässigkeit im Dauerbetrieb. Der Betriebstemperaturbereich und die RoHS-Konformität ermöglichen den Einsatz in üblichen Elektronik- und Steuerungsanwendungen unter Standardumgebungsbedingungen.

Die Montage über Lötfahnen erfordert übliche Lötprozessschritte und ermöglicht eine dauerhafte elektrische Verbindung zur Leiterplatte; beim Bestücken ist auf saubere Lötstellen und gegebenenfalls auf Zugentlastung für das Zuleitkabel zu achten. In der Praxis findet diese Buchse Verwendung in kleinen Netzteilen, Prüf- und Messgeräten, Steuer- und Regeltechnik sowie in Konsumelektronik und Entwicklungsprojekten. Als Teil der vipitec Professional-Produktlinie ist das Bauteil für professionelle Anwendungen und Kleinserien geeignet - beachten Sie dabei stets die elektrischen Grenzwerte und die korrekte Polarität beim Anschluss.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-017-2.0A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	12,75 mm
Breite	9 mm
Höhe	19,65 mm
Buchse
Außendurchmesser (Buchse)	6,3 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,1 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	0 °
Montageart	Lötfahne
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,1 mm
