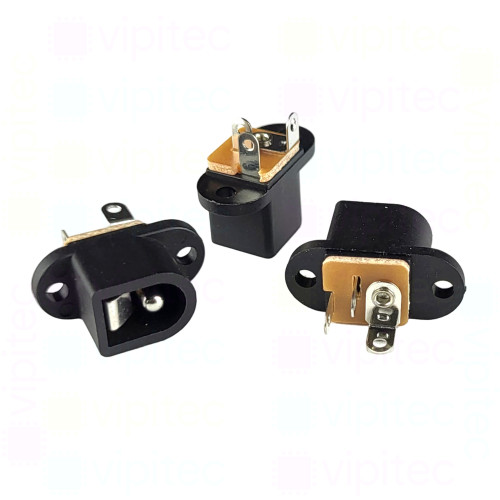

DC-016-2.5A Buchse für DC-Stromversorgung, Lötfahnen, für 5,5 / 2,5 mm Hohlstecker, 30 V, 500 mA, 0°, -20..70 °C

Artikelnr.: 05-0004-0001V Kopiert!
🟡 noch 45 Stück auf Lager

Menge

Stückpreis¹

1+

1,730000 €

Netto 1,453782 €

5+

0,598000 €

Netto 0,502521 €

10+

0,418600 €

Netto 0,351765 €

20+

0,310500 €

Netto 0,260924 €

50+

0,252200 €

Netto 0,211933 €

100+

0,231500 €

Netto 0,194538 €
1,73 €
inkl. MwSt. zzgl. Versand
Netto 1,453782 €

Menge

Gesamt: ¹

Lieferzeit

Die DC-016-2.5A ist eine einbaufähige DC-Buchse in gerader Ausführung (Orientierung 0°) für standardisierte Hohlstecker mit 5,5 x 2,5 mm. Als weibliche Einbaubuchse nimmt sie den männlichen Hohlstecker auf und stellt die elektrische Verbindung über Lötfahnen her - Lötfahnen sind flache Anschlusslaschen, die eine zuverlässige Lötverbindung auf Leiterplatten oder Montageplatten ermöglichen. Die Bauform und der Anschlusstyp eignen sich für Anwendungen, bei denen die Stromzuführung über ein externes Steckernetzteil erfolgt.

Für die elektrische Auslegung ist die Buchse für Gleichspannungen bis 30 V und Ströme bis 500 mA spezifiziert. Der maximale Kontaktwiderstand liegt bei 100 mΩ, die mechanische Nennlebensdauer beträgt 5000 Steckzyklen, und der Einsatzbereich umfasst Umgebungstemperaturen von -20 bis 70 °C. Diese Merkmale machen die Buchse geeignet für moderate Lasten und wiederholte Steckvorgänge in Geräten und Prototypen, wobei die kompakte Bauform mit Außendurchmesser 6,6 mm und Einbautiefe 9 mm wenig Bauraum beansprucht.

Begriffserklärungen und Kompatibilität: Unter DC-Buchse oder Hohlstecker-Buchse versteht man die Aufnahmebuchse für runde Hohlstecker; "weiblich" bezeichnet die Buchse, "männlich" den Stecker. Die Angabe 5,5 x 2,5 mm bezieht sich auf Außendurchmesser des Steckers und Innendurchmesser des Hohlraums, die Kontaktführung ist auf einen Innenstift mit 2 mm ausgelegt. Die Ausführung mit Lötfahnen erlaubt einfache Lötmontage auf Leiterplatten und ist RoHS-konform.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-016-2.5A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	11,5 mm
Breite	9 mm
Höhe	20 mm
Buchse
Außendurchmesser (Buchse)	6,6 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,5 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	0 °
Montageart	Lötfahne
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,5 mm
