DC-015-2.0A Buchse für DC-Stromversorgung, THT, für 5,5 / 2,1mm Hohlstecker, 30 V, 500 mA, 0°, -20..70 °C

Artikelnr.: 05-0004-02002R-B4 Kopiert!
🟢 77 Stück auf Lager

Menge

Stückpreis¹

1+

5,450000 €

Netto 4,579832 €

5+

1,417000 €

Netto 1,190756 €

10+

0,921050 €

Netto 0,773992 €

20+

0,598682 €

Netto 0,503095 €

50+

0,311315 €

Netto 0,261609 €

100+

0,202355 €

Netto 0,170046 €
5,45 €
inkl. MwSt. zzgl. Versand
Netto 4,579832 €

Menge

Gesamt: ¹

Lieferzeit

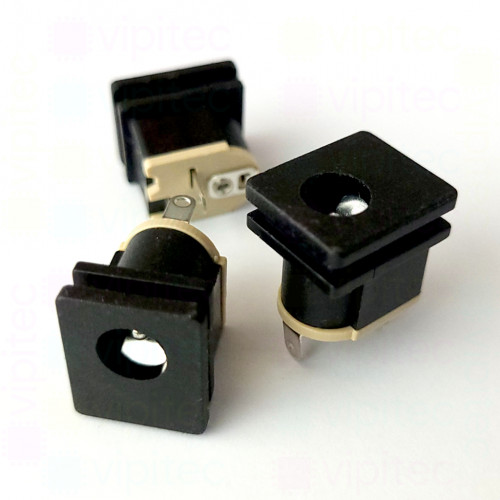

DC-015-2.0 ist eine durchsteckbare DC-Buchse (auch Hohlsteckerbuchse oder Barrel-Jack genannt) für die Versorgung mit Gleichspannung. Die Buchse weist einen Außendurchmesser von 6,5 mm und einen Innendurchmesser von 2,0 mm auf; in den Produktangaben ist zudem eine Stecker-Ausführung von 5,5 × 2,1 mm aufgeführt – prüfen Sie aus Gründen der Passgenauigkeit den tatsächlichen Steckertyp Ihrer Anwendung anhand der Toleranzen des Steckers und der Buchse. Die Buchse eignet sich für Niederleistungs‑Versorgungen in Elektronikgeräten, Messaufbauten und Prototypen, bei denen kompakte, standardisierte Steckverbindungen erforderlich sind.

Die Montage erfolgt als THT (Through‑Hole‑Technology / Durchsteckmontage) mit einer Ausrichtung von 0°; das Bauteil ist dafür ausgelegt, mechanisch stabil auf Leiterplatten befestigt und konventionell durchgelötet zu werden. Mit einer Einbautiefe von 10 mm und den Abmessungen von ca. 15,4 × 13 × 14 mm (Länge × Breite × Höhe) bietet die Buchse ausreichend Platz für übliche Hohlsteckeranschlüsse, nimmt dabei jedoch nur begrenzten Bauraum ein. Sie erlaubt den Einsatz in vielen industriellen und gewerblichen Umgebungen; die Einhaltung der RoHS‑Konformität ist gegeben.

Begriffe zur Einordnung: Unter "Innendurchmesser (Stift)" versteht man den Durchmesser der Öffnung für den Steckstift, unter "Außendurchmesser (Buchse)" den äußeren Zylinder, in den der Stecker eingeführt wird. "THT" bezeichnet die durchsteckende Befestigungsart gegenüber SMT (oberflächenmontierbar). Vor dem Einsatz empfehlen wir, Polarität, mechanische Toleranzen und die Kompatibilität zum verwendeten Stecker zu prüfen, um sicheren elektrischen Kontakt und korrekte Montage sicherzustellen. Dieses Produkt ist Teil der vipitec Produktlinie "Professional" und eignet sich für Anwendungen, bei denen zuverlässige, standardisierte DC‑Versorgungsanschlüsse benötigt werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-015-2.0A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	13,6 mm
Breite	13 mm
Höhe	15,5 mm
Buchse
Außendurchmesser (Buchse)	6,4 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,1 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	0 °
Montageart	THT
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,1 mm
