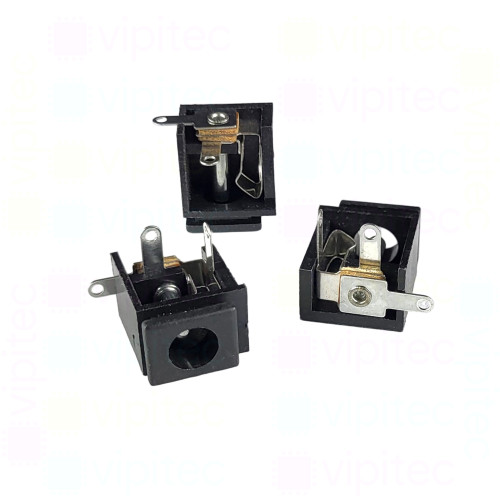

DC-009-2.5A Buchse für DC-Stromversorgung, Lötfahnen, für 5,5 / 2,5 mm Hohlstecker, 30 V, 500 mA, 90°, -20..70 °C

Artikelnr.: 05-0004-0001N Kopiert!
🟡 noch 45 Stück auf Lager

Menge

Stückpreis¹

1+

1,730000 €

Netto 1,453782 €

5+

0,598000 €

Netto 0,502521 €

10+

0,418600 €

Netto 0,351765 €

20+

0,310500 €

Netto 0,260924 €

50+

0,252200 €

Netto 0,211933 €

100+

0,231500 €

Netto 0,194538 €
1,73 €
inkl. MwSt. zzgl. Versand
Netto 1,453782 €

Menge

Gesamt: ¹

Lieferzeit

DC-009-2.5A ist eine rechteckig ausgeführte DC-Einbaubuchse, auch bezeichnet als Hohlsteckerbuchse oder Barrel-Buchse, ausgelegt für den genormten 5,5 x 2,5 mm Hohlstecker. Die Buchse ist im Winkel von 90° zur Leiterplatte orientiert und verfügt über Lötfahnen zur Lötmontage, wodurch sie sich gut für platzsparende Layouts und flache Gehäuse eignet. Als Teil der vipitec-Produktlinie Professional erfüllt sie die RoHS-Anforderungen und ist für den Einsatz in Standardanwendungen der Niederspannungs-Gleichstromversorgung vorgesehen.

Technisch ist die Buchse für Gleichspannungen bis 30 V und Ströme bis 500 mA ausgelegt. Ein maximaler Kontaktwiderstand von 100 mΩ trägt zur Begrenzung von Spannungsabfall und Verlustleistung bei, und die Nennlebensdauer von 5000 Steckvorgängen gibt Auskunft über die mechanische Lebensdauer bei wiederholtem Ein- und Ausstecken. Der zulässige Betriebstemperaturbereich von -20 °C bis +70 °C sowie die kompakte Einbautiefe von 8 mm machen die Buchse geeignet für den Einsatz in elektronischen Geräten mit begrenztem Bauraum.

Die Lötfahnen bieten eine zuverlässige, dauerhafte Verbindung zur Leiterplatte; sie erfordern eine Lötmontage und sind nicht als Steckverbinder für häufigen Austausch ohne Lötarbeiten gedacht. Typische Einsatzgebiete sind kleine Steuer- und Messgeräte, Verbrauchergeräte mit externer Gleichstromversorgung, Sensor- und Kommunikationsmodule sowie Prototypaufbauten. Vor dem Einbau sollten Steckermaß (5,5 x 2,5 mm), Polung und elektrische Anforderungen geprüft werden, um Kompatibilität und sichere Funktion zu gewährleisten.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-009-2.5A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	12,5 mm
Breite	9,1 mm
Höhe	12,5 mm
Buchse
Außendurchmesser (Buchse)	5,6 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2,5 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,5 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	90 °
Montageart	Lötfahne
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,5 mm
