DC-009-2.0A Buchse für DC-Stromversorgung, Lötfahnen, für 5,5 / 2,1 mm Hohlstecker, 30 V, 500 mA, 90°, -20..70 °C

Artikelnr.: 05-0004-0001M Kopiert!
🟡 noch 45 Stück auf Lager

Menge

Stückpreis¹

1+

1,730000 €

Netto 1,453782 €

5+

0,598000 €

Netto 0,502521 €

10+

0,418600 €

Netto 0,351765 €

20+

0,310500 €

Netto 0,260924 €

50+

0,252200 €

Netto 0,211933 €

100+

0,231500 €

Netto 0,194538 €
1,73 €
inkl. MwSt. zzgl. Versand
Netto 1,453782 €

Menge

Gesamt: ¹

Lieferzeit

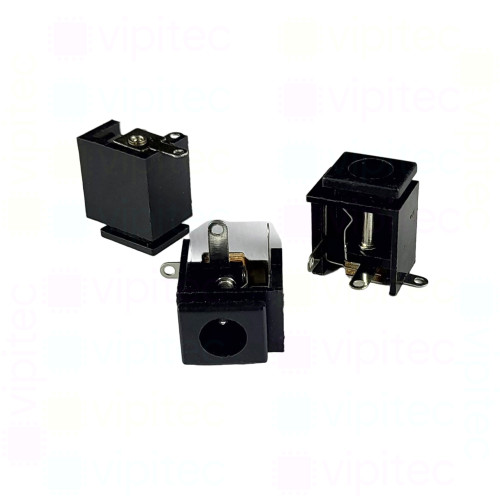

Die DC-009-2.0A ist eine DC-Einbaubuchse (auch DC-Buchse, Hohlsteckerbuchse oder Barrel-Buchse) für die Aufnahme von Standard-Hohlsteckern 5,5 x 2,1 mm. Die Buchse ist als 90°-Ausführung ausgelegt, sodass der Anschluss parallel zur Leiterplattenoberfläche geführt werden kann - dies erleichtert platzsparende Gehäusekonstruktionen und definiertes Kabel-Routing. Die Anschlussart erfolgt über Lötfahnen - das heißt, die Buchse wird durch Lötverbindungen direkt mit der Leiterplatte verbunden und bietet so eine mechanisch stabile sowie elektrisch dauerhafte Verbindung.

Elektrisch ist die Buchse für Gleichspannungen bis 30 V und Ströme bis 500 mA spezifiziert. Der maximale Kontaktwiderstand von 100 mΩ sorgt für geringe Übergangswiderstände und damit für eine minimale Spannungsabfallwirkung im Niederspannungsbereich. Die Nennlebensdauer von 5000 Steckzyklen gibt Auskunft über die mechanische Beständigkeit gegenüber häufigem Stecken und Ziehen. Der zulässige Betriebstemperaturbereich von -20 bis 70 °C macht die Buchse für viele Standardanwendungen im Konsumer- und Industrieumfeld geeignet. RoHS-Konformität liegt vor.

Mechanisch ist das Bauteil kompakt: Länge 12,5 mm, Höhe 12,5 mm, Breite 9,1 mm und Buchsentiefe 8 mm; Außendurchmesser der Buchse 5,6 mm, passend für Hohlstecker mit den üblichen Maßen 5,5 mm außendurchmesser und 2,1 mm innendurchmesser des Steckers. Die Angabe "Innendurchmesser (Stift) 2 mm" beschreibt den Innenleiterbereich der Buchse, der mit dem Innenkontakt des Steckers zusammenarbeitet. Die Ausführung gehört zur Produktlinie Professional und eignet sich für den Einsatz in Geräten mit begrenztem Bauraum, in denen eine zuverlässige, konventionell gelötete DC-Versorgung erforderlich ist.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-009-2.0A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	12,5 mm
Breite	9,1 mm
Höhe	12,5 mm
Buchse
Außendurchmesser (Buchse)	5,6 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,1 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	90 °
Montageart	Lötfahne
Betriebstemperatur	-20 - 70 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,1 mm
