DC-005-2.0A Buchse für DC-Stromversorgung, THT, für 5,5 / 2,1 mm Hohlstecker, 30 V, 500 mA, 90°, -25..80 °C

Artikelnr.: 05-0004-02002R-B1 Kopiert!
🟢 107 Stück auf Lager

Menge

Stückpreis¹

1+

4,100000 €

Netto 3,445378 €

5+

0,984000 €

Netto 0,826891 €

10+

0,590400 €

Netto 0,496134 €

20+

0,354240 €

Netto 0,297681 €

50+

0,170035 €

Netto 0,142887 €

100+

0,159500 €

Netto 0,134034 €
4,10 €
inkl. MwSt. zzgl. Versand
Netto 3,445378 €

Menge

Gesamt: ¹

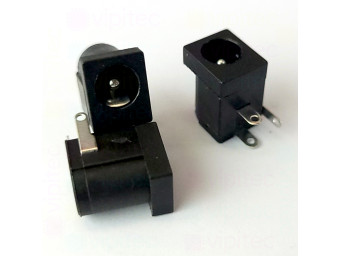

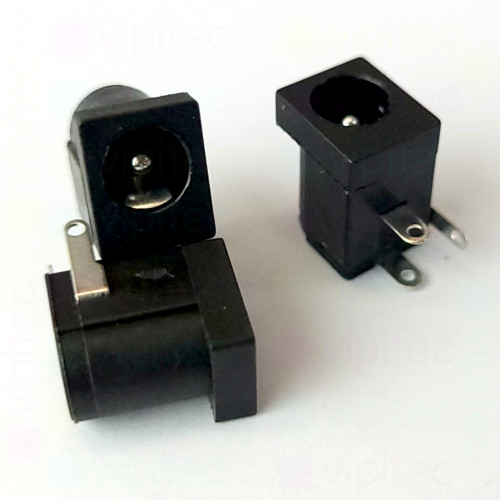

Die DC-005-2.0 ist eine rechtwinklige (90°) DC-Hohlstecker-Buchse für die Durchsteckmontage (THT), ausgelegt als Leiterplattenanschluss für externe Gleichstromversorgungen. Solche Buchsen werden auch als DC-Buchse, Barrel-Jack oder Hohlstecker-Buchse bezeichnet und dienen als standardisierter Ein- und Ausgang für Gleichspannung in Geräten mit externen Steckern. Die Ausführung in 90°-Orientierung ermöglicht eine platzsparende Anbindung entlang der Leiterplattenkante und vereinfacht die Kabelführung in flachen oder seitlich beengten Gehäusen.

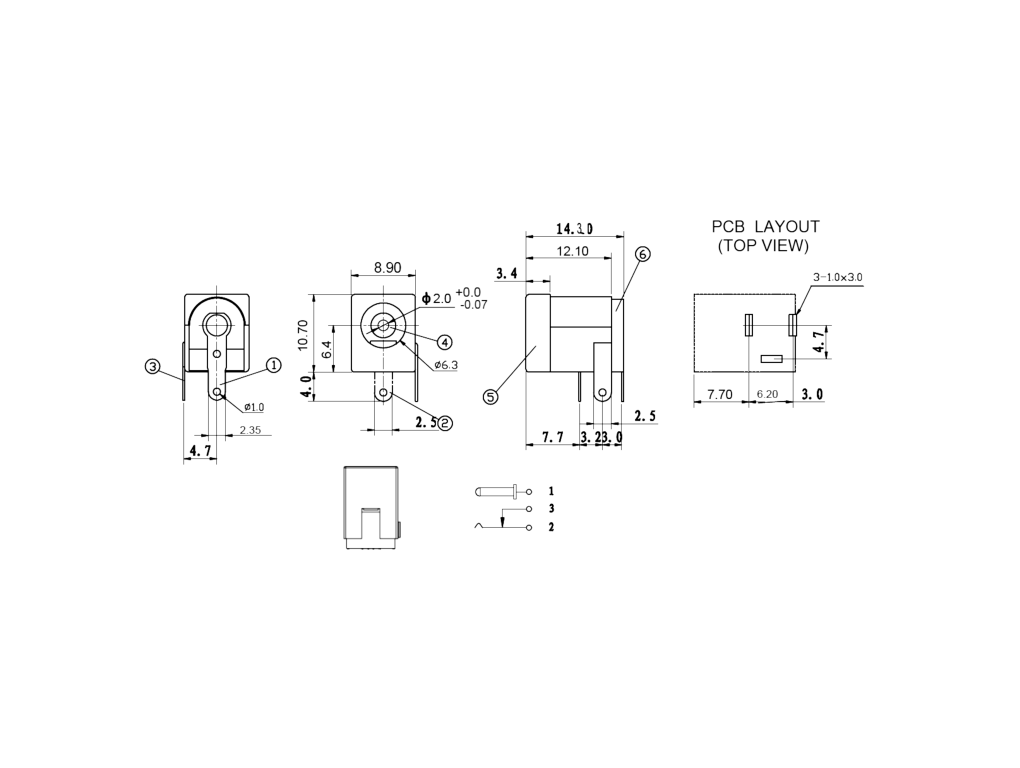

Elektrisch ist die Buchse für einen DC-Bereich bis 12 V und einen maximalen Strom von 1 A spezifiziert; dies macht sie geeignet für leichte bis mittelstarke Verbraucher wie Netzwerkgeräte, Messgeräte oder kleine Peripheriegeräte. Mechanisch hat die Buchse einen Außendurchmesser der Hülse von 6,3 mm und einen Innendurchmesser für den Stift von 2,0 mm bei einer Einstecktiefe von 10 mm; die kompakte Bauform zeigt sich in den Abmessungen Länge 14,3 mm, Breite 8,9 mm und Höhe 10,7 mm. Bitte beachten Sie bei der Auswahl des passenden Steckers (Barrel Plug) die Angabe des Stiftdurchmessers, da es verschiedene Normgrößen gibt (z. B. 2,0 mm oder 2,1 mm) und nur ein korrekt passender Stift sicheren elektrischen Kontakt gewährleistet. Die Betriebsumgebung ist auf -25 °C bis +60 °C ausgelegt, und das Bauteil ist RoHS-konform.

Bei der Integration auf der Leiterplatte sind die Durchsteckmontage und die mechanische Unterstützung des Steckers zu berücksichtigen: Sorgfältiges Löten an den THT-Pins und gegebenenfalls zusätzliche Fixierung am Leiterplattenrand reduzieren mechanische Belastung durch wiederholtes Einstecken. Für die Auswahl in Baugruppen ist außerdem auf die Einhaltung der Nennwerte (Spannung, Strom, Betriebstemperatur) zu achten, damit Kontaktzuverlässigkeit und Lebensdauer erhalten bleiben. Dieses Produkt ist Teil der vipitec-Produktlinie Professional und eignet sich als robuster Standardanschluss für DC-Versorgungen in lichtgewichtigen Elektronikgeräten.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	DC-005-2.0A
vipitec Produktlinie
RoHS	Ja
Eingangsspannung (DC)	0 - 30 V
Länge	14,1 mm
Breite	9 mm
Höhe	11 mm
Buchse
Außendurchmesser (Buchse)	6,4 mm
Geschlecht (Buchse)	Weiblich
Innendurchmesser (Stift)	2 mm
Nennlebensdauer (Steckvorgänge)	5000
Stecker-Ausführung	5,5 x 2,1 mm
Kabel
Geschlecht (Stecker)	Männlich
Stecker-Typ	Hohlstecker
Bauelement
Max. Eingangsstrom (DC)	500 mA
Max. Kontaktwiderstand	100 mΩ
Orientierung	90 °
Montageart	THT
Betriebstemperatur	-25 - 80 °C
Steckverbinder
Außendurchmesser (Stecker)	5,5 mm
Innendurchmesser (Stecker)	2,1 mm
