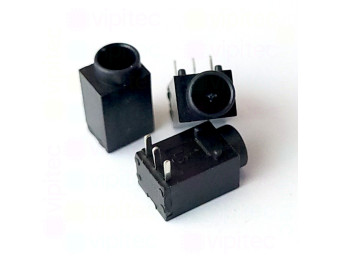

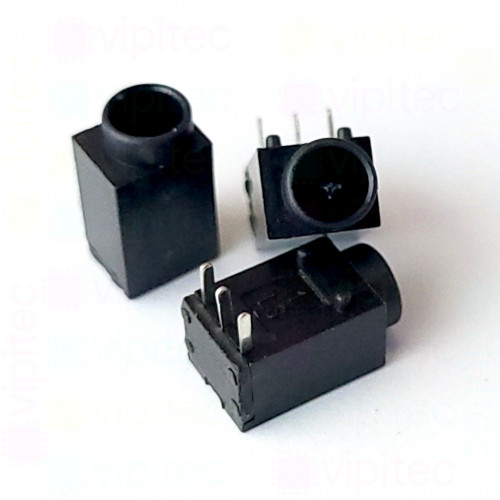

DC-003A-1.3 Buchse für DC-Stromversorgung, THT, 3,8mm / 1,3mm, 30 V, 300 mA, 90°, -40..55 °C

Die DC-003A-1.3 ist eine kompakte Hohlsteckerbuchse (auch: DC-Buchse, Netzteilbuchse) für die Durchsteckmontage (THT) auf Leiterplatten. Sie ist als rechtwinklige Ausführung (90°) ausgeführt, wodurch das Kabel oder der Außenschlauch parallel zur Platine geführt werden kann und sich Einbauraum sowie Zugentlastung praktisch nutzen lassen. Die Buchse ist für gängige Hohlstecker mit einem Innen- und Außendurchmesser abgestimmt (Stecker-Ausführung 3,5 × 1,35 mm) und eignet sich daher für typische Niederspannungs-Versorgungen bis 30 V DC bei Strömen bis 300 mA; dadurch ist sie vornehmlich für kleine Geräte, Mess- und Steuerungen, Prototypen sowie Zusatzgeräte mit geringem Leistungsbedarf geeignet. Die Ausführung gehört zur vipitec-Produktlinie "Professional" und ist RoHS-konform.

Durch die THT-Montage bietet die Buchse eine gute mechanische Verbindung zur Platine und ist für Lötprozesse in Durchstecktechnik vorgesehen; dies erhöht die Zugfestigkeit gegenüber rein oberflächenmontierten Bauteilen und vereinfacht Reparatur- oder Nachrüstarbeiten. Die Bauteilgeometrie mit reduzierter Einbautiefe und kompakten Abmessungen erlaubt den Einsatz auch in engen Bauräumen. Bei der Verwendung ist auf die maximal zulässigen Strom- und Spannungswerte sowie auf die korrekte Polarität und passende Zugentlastung des Steckers zu achten, da die Bauform für niedrige bis mittlere Leistungsanforderungen konzipiert ist.

Begriffs- und Funktionshinweise: "THT" steht für Through-Hole Technology bzw. Durchsteckmontage und kennzeichnet elektromechanisch stabile Lötverbindungen durch die Platine; "90°" beschreibt die Anschlussrichtung der Buchse relativ zur Leiterplatte (Rechtwinkel-Bauform). Die Bezeichnungen Außendurchmesser und Innendurchmesser beziehen sich auf die Maßkompatibilität zwischen Buchse und Hohlstecker, was für elektrischen Kontakt, mechanische Führung und Dichtigkeit beim Einsatz des Steckers relevant ist. Vor dem Einbau empfiehlt sich die Kontrolle, ob der eingesetzte Stecker hinsichtlich Abmessung und Polung vollständig kompatibel ist.
