HC-49SMD Schwingquarze Auswahl, SMD

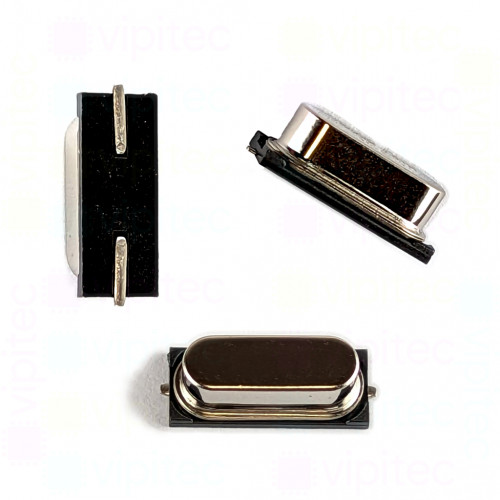

Der HC-49SMD Schwingquarz in der Auswahlvariante ist ein SMD-Quarz im HC-49SMD-Gehäuse, ausgelegt als frequenzbestimmendes Bauelement für Oszillatoren, Taktgeber und Zeitbasis-Anwendungen. Quarz, Schwingquarz oder Quarzresonator sind dabei gebräuchliche Bezeichnungen für das gleiche Funktionsprinzip: ein piezoelektrisch angeregter Resonator, der eine definierte Eigenfrequenz zur Verfügung stellt. Die Bauteile dieser Produktreihe sind in unterschiedlichen Frequenzwerten erhältlich und eignen sich für Anwendungen in Steuerungen, Kommunikationstechnik und Messtechnik, in denen eine stabile Referenzfrequenz benötigt wird.
Mechanisch und elektrisch zeigt der HC-49SMD ein kompaktes Profil (L x B x H ≈ 11,4 × 4,5 × 3,8 mm) mit zwei Anschlusskontakten für SMD-Lötprozesse; die Bauform ist für Reflow-Lötung und automatisierte Bestückung ausgelegt. Die Lastkapazität beträgt 20 pF — die Lastkapazität (engl. load capacitance) beschreibt die kapazitive Belastung, bei der die angegebene Resonanzfrequenz erzielt wird und sollte auf die Schaltung (z. B. die Eingänge eines Mikrocontroller-Oszillators) abgestimmt werden. Die Toleranz der Eigenfrequenz beträgt ±30 ppm (parts per million), ein Maß für die anfängliche Abweichung der Resonanzfrequenz relativ zum Nennwert; zusätzlich beeinflussen Temperatur, Alterung und Schaltungsimpedanzen die tatsächliche Frequenz über die Lebensdauer.
Die Ausführung ist RoHS-konform und Teil der Produktlinie „Professional“, was sie für industrielle Serienbestückung qualifiziert. Bei Verwendung ist es empfehlenswert, die Spezifikationen des Zieloszillators zu prüfen und gegebenenfalls passende externen Kondensatoren sowie das Layout für die SMD‑Löt pads entsprechend den Maßdaten zu planen, um die geforderte Frequenzstabilität und Funktionalität sicherzustellen.
Produkteigenschaften (Herstellerangaben)
| Allgemein | |
| Modell | HC-49SMD |
| vipitec Produktlinie |
|
| RoHS | Ja |
| Schwingquarz | |
| Breite (B) | 4,5 mm |
| Breite Anschluss (BP) | 0,8 mm |
| Breite Deckel (BD) | 3,5 mm |
| Höhe (H) | 3,8 mm |
| Höhe Anschluss (HP) | 0,3 mm |
| Höhe Deckel (HD) | 3,3 mm |
| Länge (L) | 11,4 mm |
| Länge Anschluss (LP) | 0,5 mm |
| Länge Deckel (LD) | 9,5 mm |
| Lastkapazität | 20 pF |
| Toleranz (Eigenfrequenz) | ±30 ppm |
| Bauelement | |
| Anzahl Pins | 2 |
| Montageart | SMD |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
