12 MHz Schwingquarz HC-49SMD, SMD

Artikelnr.: 05-0008-00012 Kopiert!
🟢 114 Stück auf Lager

Frequenz

Menge

Stückpreis¹

1+

1,410000 €

Netto 1,184874 €

5+

0,676000 €

Netto 0,568067 €

10+

0,507000 €

Netto 0,426050 €

20+

0,380250 €

Netto 0,319538 €

50+

0,243360 €

Netto 0,204504 €

100+

0,211200 €

Netto 0,177479 €

500+

0,193580 €

Netto 0,162672 €
1,41 €
inkl. MwSt. zzgl. Versand
Netto 1,184874 €

Menge

Gesamt: ¹

Lieferzeit

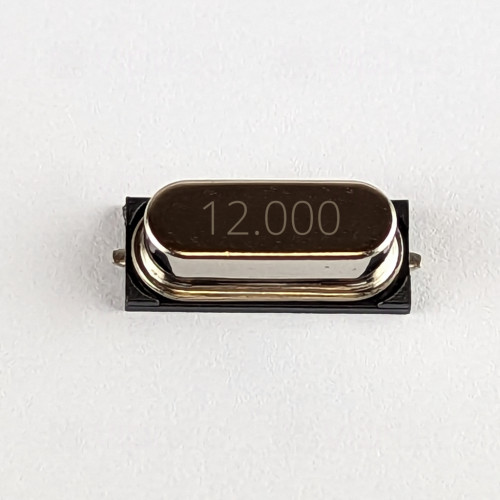

Dieser 12 MHz Schwingquarz im HC-49SMD-Gehäuse ist ein präziser Quarzresonator (auch kurz: Quarz, Crystal) in SMD-Bauform, der als stabile Frequenzreferenz in Oszillatoren und Taktgebern eingesetzt wird. Die kompakte, flächenmontierbare Ausführung eignet sich für platzkritische Leiterplatten und industrielle Steuerungen; die Bauform HC-49SMD ist die oberflächenmontierbare Variante der weit verbreiteten HC-49-Familie. Mit zwei Anschlüssen lässt sich der Quarz direkt in gängige Schaltungsarchitekturen einbinden, beispielsweise in Mikrocontroller-Clock-Schaltungen oder Kommunikationsoszillatoren.

Die Nennfrequenz von 12 MHz wird mit einer anfänglichen Toleranz von ±30 ppm geliefert; das bedeutet, die Abweichung von der Nominalfrequenz liegt im Bereich von Teilen pro Million (ppm) – bei 12 MHz entspricht ±30 ppm einer möglichen Abweichung von ±360 Hz. Die angegebene Lastkapazität von 20 pF beschreibt die benötigte effektive Kapazität, bei der der Quarz seine spezifizierte Frequenz erreicht; in der Praxis ist es wichtig, die externen Lastkondensatoren der Oszillatorschaltung auf diese Lastkapazität abzustimmen, um Genauigkeit und Stabilität zu gewährleisten. Neben Herstellungsgenauigkeit beeinflussen Umgebungsbedingungen wie Temperatur, mechanische Belastung und Alterung die tatsächliche Frequenz, weshalb die Schaltungsumgebung und das Layout sorgfältig ausgelegt werden sollten.

Das Bauteil ist RoHS-konform und Teil der vipitec-Produktlinie "Professional", was auf eine Auslegung für industrielle und professionelle Anwendungen hinweist. Die SMD-Bauform ist für gängige Lötprozesse wie Reflow geeignet; dennoch sollten beim Handling ESD-Schutz und das Vermeiden starker mechanischer Belastungen beachtet werden, um Langzeitstabilität und Zuverlässigkeit zu gewährleisten. Weitere konstruktive Maße und das Footprint-Layout sind in den technischen Datenblättern verfügbar und sollten bei der PCB-Entwicklung berücksichtigt werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	HC-49SMD
vipitec Produktlinie
RoHS	Ja
Schwingquarz
Breite (B)	4,5 mm
Breite Anschluss (BP)	0,8 mm
Breite Deckel (BD)	3,5 mm
Eigenfrequenz	12 MHz
Höhe (H)	3,8 mm
Höhe Anschluss (HP)	0,3 mm
Höhe Deckel (HD)	3,3 mm
Länge (L)	11,4 mm
Länge Anschluss (LP)	0,5 mm
Länge Deckel (LD)	9,5 mm
Lastkapazität	20 pF
Toleranz (Eigenfrequenz)	±30 ppm
Bauelement
Anzahl Pins	2
Montageart	SMD
