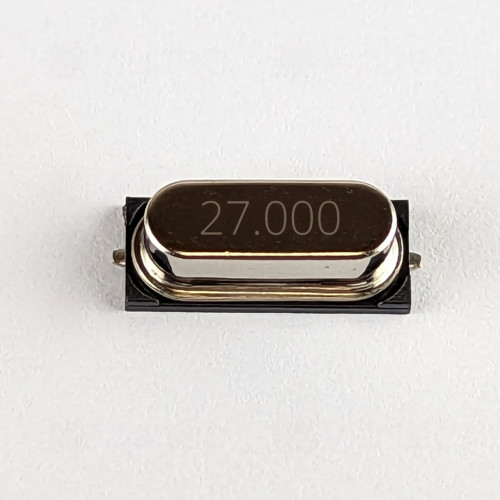

27 MHz Schwingquarz HC-49SMD, SMD
Dieser 27 MHz Schwingquarz im HC-49SMD-Gehäuse ist ein SMD-Resonator für den Einsatz als präzise Frequenzreferenz in Oszillatoren und Taktgebern. Als zwei-poliges Bauelement im SMD-Format eignet er sich für automatische Bestückung und Reflow-Lötprozesse; das kompakte Gehäuse misst 11,4 × 4,5 mm mit einer Bauteilhöhe von 3,8 mm und bietet so eine platzsparende Lösung für Platinen mit beschränktem Bauraum. Die Einordnung in die Produktlinie „Professional“ und die RoHS-Konformität kennzeichnen das Bauteil als für industrielle Fertigungsprozesse geeigneten, bleifreien Standardbaustein.
Elektrisch arbeitet der Quarz bei einer Eigenfrequenz von 27 MHz im Fundamentalmode; die spezifizierte Toleranz von ±20 ppm (parts per million) beschreibt die zulässige Abweichung der Nenngenauigkeit und ist eine wichtige Kenngröße für Anwendungen mit engen Frequenzanforderungen. Die Lastkapazität von 20 pF gibt an, mit welcher Kapazität der Quarz in einem Schwingkreis betrieben werden soll; tatsächliche Schwingfrequenz ergibt sich aus der Kombination von Quarz, den externen Lastkondensatoren und den parasitären Kapazitäten der Leiterplatte. Bei der Auslegung ist außerdem zu beachten, dass Temperatur, Alterung und Anregungspegel die Resonanzfrequenz beeinflussen können.
Bei der Integration empfiehlt sich eine Schaltungstopologie und Leiterplatten-Layout, die Streukapazitäten und Störungen minimiert und die vorgesehenen Lastkondensatoren nahe an den Quarzanschlüssen platziert. Der Begriff „Schwingquarz“ (Synonyme: Quarzresonator, Quartz crystal) bezeichnet ein piezoelektrisch arbeitendes Bauteil zur stabilen Frequenzbildung; in der Praxis wird es als Ersatz für diskrete Referenzquellen in Mikrokontroller-Uhren, RF-Schaltungen und anderen präzisen Taktanwendungen verwendet. Prüfen Sie beim Einsatz die Anforderungen Ihrer Schaltung an Genauigkeit, Temperaturverhalten und Alterung, um die geforderte Systemstabilität zu erreichen.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | HC-49SMD |
| vipitec Produktlinie |
|
| RoHS | Ja |
| Schwingquarz | |
| Breite (B) | 4,5 mm |
| Breite Anschluss (BP) | 0,8 mm |
| Breite Deckel (BD) | 3,5 mm |
| Eigenfrequenz | 27 MHz |
| Höhe (H) | 3,8 mm |
| Höhe Anschluss (HP) | 0,3 mm |
| Höhe Deckel (HD) | 3,3 mm |
| Länge (L) | 11,4 mm |
| Länge Anschluss (LP) | 0,5 mm |
| Länge Deckel (LD) | 9,5 mm |
| Lastkapazität | 20 pF |
| Toleranz (Eigenfrequenz) | ±20 ppm |
| Bauelement | |
| Anzahl Pins | 2 |
| Montageart | SMD |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
