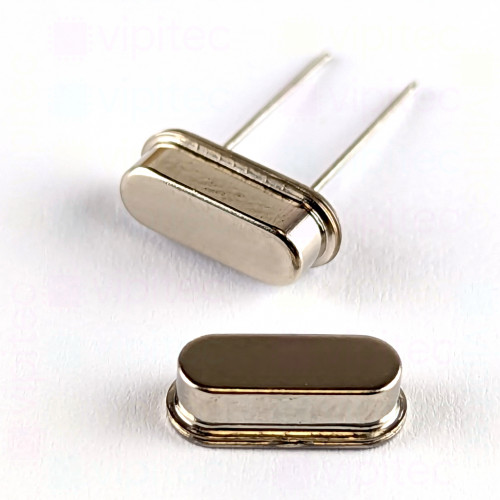

HC-49S Schwingquarze Auswahl, THT

Name: HC-49S Schwingquarze Auswahl, THT
Brand: vipitec
SKU: hc-49s
Price: 0.17 EUR
Availability: InStock

Der HC-49S Schwingquarz in der THT-Ausführung ist ein standardisierter, durchsteckbarer Quarzresonator (auch Quarz, Schwinger oder "crystal" genannt) zur Erzeugung stabiler Referenzfrequenzen in Oszillator- und Taktgeberanwendungen. Er eignet sich für den Einsatz in Mikrocontroller-Taktschaltungen, Echtzeituhr- (RTC-) Schaltungen, Funk- und Kommunikationstechnik sowie bei Mess- und Steuergeräten, wo eine präzise Frequenzgrundlage erforderlich ist. Das Bauteil gehört zur VIPITEC-Produktlinie "Professional" und ist RoHS-konform gefertigt.

Wesentliche elektrische Eigenschaften wie die spezifizierte Lastkapazität von 20 pF und die Toleranz der Eigenfrequenz von ±30 ppm bestimmen das Verhalten des Quarzes im Oszillatorsystem: Die Lastkapazität beeinflusst die Schwingfrequenz in Kombination mit den externen Kondensatoren des Oszillators, die ppm-Angabe beschreibt die maximale Abweichung der Nominalfrequenz bezogen auf die Fertigungsvorgabe. Für einen zuverlässigen Betrieb ist die Einbindung in einen geeigneten Oszillatoraufbau (z. B. Pierce- oder Colpitts-Schaltung) sowie eine passende Auswahl der Parallelschwingkapazitäten und einer geeigneten Versorgung und Leiterplattengestaltung zu beachten.

Mechanisch ist das HC-49S-Paket kompakt und für Standard-THT-PCB-Layouts ausgelegt; der Achsabstand der Anschlussdrähte entspricht gängigen Rastermaßen, wodurch einfache Bestückung, Löten per Hand oder Wellenlöten möglich ist und eine gute mechanische Festigkeit auf der Leiterplatte erreicht wird. Die robuste Ausführung und die durchdachte Package-Geometrie machen das Bauteil gleichermaßen für Prototyping und Serienanwendungen geeignet, wobei die genauen Abmessungen und Montagehinweise dem technischen Datenblatt zu entnehmen sind.

Produkteigenschaften (Herstellerangaben)

Allgemein
Modell	HC-49S
vipitec Produktlinie
RoHS	Ja
Höhe	15,9 mm
Schwingquarz
Breite (B)	4,5 mm
Breite Deckel (BD)	3,5 mm
Höhe Anschlussbeine (H1)	12,7 mm
Höhe Oberseite (H2)	3,2 mm
Länge (L)	11,5 mm
Länge Deckel (LD)	9,5 mm
Lastkapazität	20 pF
Toleranz (Eigenfrequenz)	±30 ppm
Bauelement
Abstand Anschlussbeine (A)	4,88 mm
Anzahl Pins	2
Montageart	THT
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
