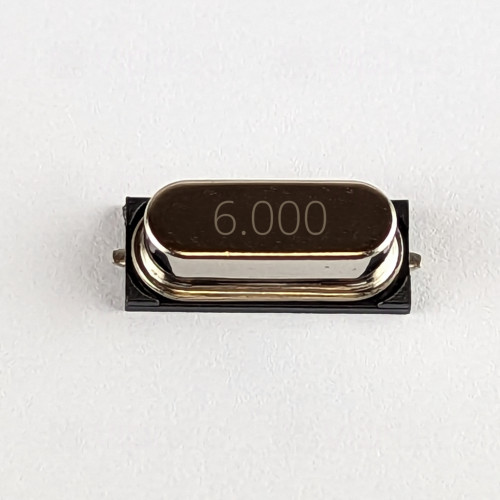

6 MHz Schwingquarz HC-49SMD, SMD
Der 6 MHz Schwingquarz im HC-49SMD-Gehäuse ist ein passives piezoelektrisches Resonanzelement (auch Quarzresonator oder kurz „Quarz“ genannt), das eine präzise Referenzfrequenz für Oszillatoren und Taktgeber liefert. Die angegebene Eigenfrequenz von 6 MHz bezeichnet die Nennfrequenz des Schwingens; die Toleranzangabe ±30 ppm beschreibt die zulässige Abweichung dieser Eigenfrequenz unter Referenzbedingungen. Die Nenn-Lastkapazität von 20 pF ist eine wichtige Kenngröße für die Auslegung des umgebenden Schwingkreises, da sie bestimmt, welche Zusatzkapazitäten in der Schaltung erforderlich sind, um die gewünschte Schwingfrequenz stabil einzustellen.
Das Bauteil ist als SMD-Ausführung konzipiert und verfügt über zwei Anschlusskontakte, die eine direkte Bestückung auf Leiterplattenpads ermöglichen. Mit kompakten Abmessungen (Länge 11,4 mm, Breite 4,5 mm, Gehäusehöhe 3,8 mm; Deckel- und Anschlussmaße entsprechend) ist der HC-49SMD für platzsparende Layouts geeignet. Die SMD-Bauform erleichtert die automatisierte Fertigung durch Pick-and-Place-Prozesse und die Integration in übliche Lötprozesse; die mechanische Ausführung gewährleistet eine reproduzierbare Lage der Anschlussflächen für stabilen Lötübergang.
Das Produkt ist Teil der vipitec-Produktlinie "Professional" und ist RoHS-konform, wodurch es den Anforderungen an die Beschränkung gefährlicher Stoffe in Elektronikbaugruppen entspricht. Typische Einsatzfelder sind Mikrocontroller-Taktsysteme, Uhren- und Zeitbasis-Schaltungen, Datenkommunikation und andere Schaltungsanwendungen, die eine stabile und definierte Referenzfrequenz benötigen. Begriffe wie Lastkapazität, Eigenfrequenz und Toleranz sind in der Schaltungsauslegung zu berücksichtigen, um das gewünschte Frequenzverhalten im Zielsystem zu erreichen.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | HC-49SMD |
| vipitec Produktlinie |
|
| RoHS | Ja |
| Schwingquarz | |
| Breite (B) | 4,5 mm |
| Breite Anschluss (BP) | 0,8 mm |
| Breite Deckel (BD) | 3,5 mm |
| Eigenfrequenz | 6 MHz |
| Höhe (H) | 3,8 mm |
| Höhe Anschluss (HP) | 0,3 mm |
| Höhe Deckel (HD) | 3,3 mm |
| Länge (L) | 11,4 mm |
| Länge Anschluss (LP) | 0,5 mm |
| Länge Deckel (LD) | 9,5 mm |
| Lastkapazität | 20 pF |
| Toleranz (Eigenfrequenz) | ±30 ppm |
| Bauelement | |
| Anzahl Pins | 2 |
| Montageart | SMD |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
