25 MHz Schwingquarz HC-49SMD, SMD

Artikelnr.: 05-0008-00034 Kopiert!
🟢 60 Stück auf Lager

Frequenz

Menge

Stückpreis¹

1+

1,410000 €

Netto 1,184874 €

5+

0,676000 €

Netto 0,568067 €

10+

0,507000 €

Netto 0,426050 €

20+

0,380250 €

Netto 0,319538 €

50+

0,243360 €

Netto 0,204504 €

100+

0,211200 €

Netto 0,177479 €

500+

0,193580 €

Netto 0,162672 €
1,41 €
inkl. MwSt. zzgl. Versand
Netto 1,184874 €

Menge

Gesamt: ¹

Lieferzeit

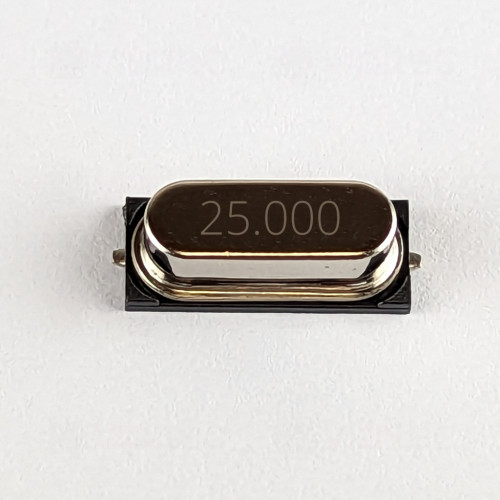

Dieser 25 MHz Schwingquarz im HC-49SMD-Gehäuse ist ein SMD-Quarzresonator mit zwei Anschlusskontakten und dient als präzise Frequenzreferenz für elektronische Schaltungen. Ein Schwingquarz (auch Quarz, Quarzresonator) nutzt die piezoelektrische Eigenschaft von Quarz zur Erzeugung stabiler Schwingungen und wird typischerweise in Taktgebern, Mikrocontroller-Peripherien, PLLs und HF-Anwendungen als Referenzquelle eingesetzt. Die SMD-Bauform ermöglicht die platzsparende Montage auf Leiterplatten und ist für standardisierte Oberflächenmontageprozesse ausgelegt.

Die spezifizierte Lastkapazität von 20 pF ist der für den Schwingkreis erwartete Kapazitätswert, der die tatsächliche Schwingfrequenz beeinflusst; bei Abweichungen zwischen der Quarz-Last und der Schaltungskapazität kann es zu Frequenzverschiebungen kommen. Die Eigenfrequenz beträgt 25 MHz bei einer Toleranz von ±30 ppm, was einer möglichen Abweichung von ±750 Hz bei 25 MHz entspricht. Diese technischen Kenngrößen geben Aufschluss über die Langzeit- und Kurzzeitstabilität des Oszillators und sind relevant für Anwendungen mit definierten Genauigkeitsanforderungen.

Das Bauteil gehört zur vipitec Produktlinie "Professional" und ist RoHS-konform. Die Abmessungen des HC-49SMD-Gehäuses sind kompakt (ca. 11,4 mm Länge × 4,5 mm Breite × 3,8 mm Höhe), wodurch es sich für dichte Leiterplattenbestückung eignet. Als zweipoliger SMD-Quarz lässt es sich in üblichen Schwingkreis-Layouts einsetzen; bei der Integration sollten die spezifizierte Lastkapazität und die Anforderungen der Zielschaltung berücksichtigt werden, um die erwartete Frequenzgenauigkeit zu erreichen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	HC-49SMD
vipitec Produktlinie
RoHS	Ja
Schwingquarz
Breite (B)	4,5 mm
Breite Anschluss (BP)	0,8 mm
Breite Deckel (BD)	3,5 mm
Eigenfrequenz	25 MHz
Höhe (H)	3,8 mm
Höhe Anschluss (HP)	0,3 mm
Höhe Deckel (HD)	3,3 mm
Länge (L)	11,4 mm
Länge Anschluss (LP)	0,5 mm
Länge Deckel (LD)	9,5 mm
Lastkapazität	20 pF
Toleranz (Eigenfrequenz)	±30 ppm
Bauelement
Anzahl Pins	2
Montageart	SMD
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
