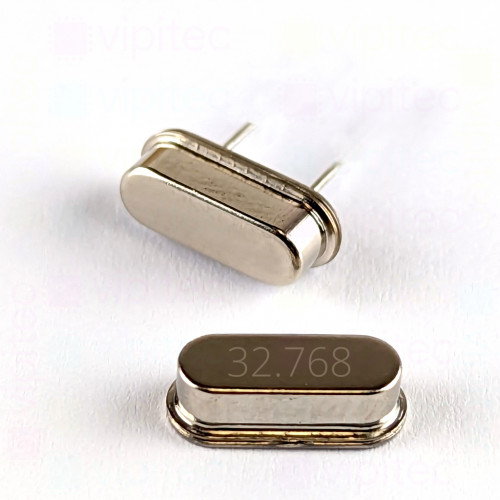

32,768 MHz Schwingquarz HC-49S, THT, H1: 6 mm

Artikelnr.: 05-0008-00050 Kopiert!
🟢 975 Stück auf Lager

Frequenz

Menge

Stückpreis¹

1+

1,450000 €

Netto 1,218487 €

5+

0,520000 €

Netto 0,436975 €

10+

0,312000 €

Netto 0,262185 €

20+

0,225000 €

Netto 0,189076 €

50+

0,193000 €

Netto 0,162185 €

100+

0,183000 €

Netto 0,153782 €

500+

0,173850 €

Netto 0,146092 €
1,45 €
inkl. MwSt. zzgl. Versand
Netto 1,218487 €

Menge

Gesamt: ¹

Dieser Schwingquarz im HC-49S-Gehäuse ist ein durchsteckmontierter (THT) Quarzresonator mit einer Nennfrequenz von 32,768 kHz. Als Schwingquarz (auch Quarzresonator oder Kristalloszillator) stellt er eine präzise Resonanzquelle für Elektronikschaltungen bereit, die eine stabile Zeitbasis benötigen. Die Wahl der Frequenz 32,768 kHz ist bewusst: sie lässt sich in binären Zählern sauber auf 1 Hz herunterteilen und wird daher häufig in Echtzeituhren (RTC), Uhrenfunktionen von Mikrocontrollern und anderen zeitkritischen Schaltungen eingesetzt.

Elektrisch ist der Quarz für eine Lastkapazität von 20 pF spezifiziert; die korrekte Abstimmung der externen Kapazitäten im Oszillatorkreis ist entscheidend für die erzielte Frequenzgenauigkeit. Die Toleranz von ±30 ppm gibt die Anfangsabweichung der Eigenfrequenz an und entspricht grob einigen Sekunden Abweichung pro Tag ohne weitere Korrekturmaßnahmen — für genaue Anwendungen sollte das System entsprechend kalibriert oder eine genauere Referenz verwendet werden. Im Vergleich zu keramischen Resonatoren bietet ein Quarz in der Regel bessere Langzeitstabilität und geringere Phasenrauschwerte, weshalb er bevorzugt wird, wenn präzise Zeit- oder Frequenzreferenzen erforderlich sind.

Mechanisch ist das HC-49S-Format kompakt und robust; die angegebenen Abstände und Höhen (z. B. Anschlussbein-Höhe H1 = 6 mm und Beinabstand A = 4,88 mm) erleichtern die Integration in Standard-Leiterplattenlayouts und sorgen für ausreichende Wärme- und Rauschentkopplung beim Einlöten. Durch die THT-Ausführung eignet sich das Bauteil sowohl für Prototyping als auch für industrielle Bestückung, bei der mechanische Festigkeit und einfache Lötbarkeit gefragt sind. Das Produkt ist RoHS-konform und Teil der vipitec Professional-Produktlinie, wodurch es für industrielle Anwendungen mit den üblichen Konformitätsanforderungen vorgesehen ist.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	HC-49S
vipitec Produktlinie
RoHS	Ja
Höhe	15,9 mm
Schwingquarz
Breite (B)	4,5 mm
Breite Deckel (BD)	3,5 mm
Eigenfrequenz	32.768 kHz
Höhe Anschlussbeine (H1)	6 mm
Höhe Oberseite (H2)	3,2 mm
Länge (L)	11,5 mm
Länge Deckel (LD)	9,5 mm
Lastkapazität	20 pF
Toleranz (Eigenfrequenz)	±30 ppm
Bauelement
Abstand Anschlussbeine (A)	4,88 mm
Anzahl Pins	2
Montageart	THT
