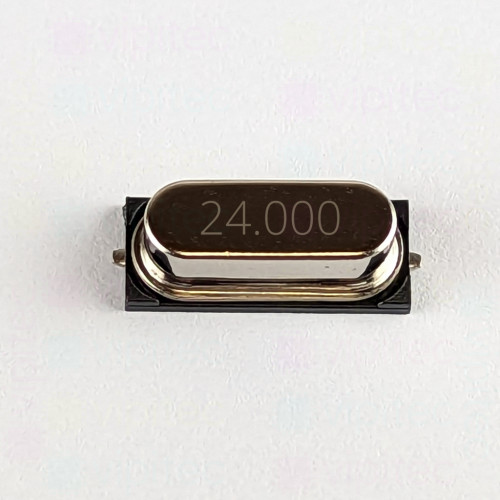

24 MHz Schwingquarz HC-49SMD, SMD
Der 24 MHz Schwingquarz im HC-49SMD-Gehäuse ist ein SMD-Quarz (Schwingquarz, auch Quarzresonator genannt), der als präzise Frequenzreferenz für Oszillatoren und Taktquellen in elektronischen Schaltungen dient. Mit einer Nenn-Eigenfrequenz von 24 MHz und einer Lastkapazität von 20 pF liefert der Quarz die Voraussetzung für stabile Schwingungen im vorgesehenen Schaltkreis. Die angegebene Toleranz von ±30 ppm beschreibt die Anfangsabweichung der Resonanzfrequenz gegenüber dem Nen nwert unter Referenzbedingungen; Abweichungen können durch falsche Lastkapazitäten, temperaturbedingte Effekte oder Alterung beeinflusst werden.
Das HC-49SMD-Format ist ein platzsparendes, oberflächenmontierbares Metallgehäuse mit zwei Anschlusskontakten, das für reflowfähige Bestückungsprozesse und automatisierte Fertigung optimiert ist. Die kompakte Bauform mit einer Gesamthöhe von 3,8 mm und den angegebenen Gehäuseabmessungen ermöglicht den Einsatz in engen Leiterplattenlayouts, während die standardisierte Pin-Anordnung eine einfache Integration in bestehende Oszillatorschaltungen und Mikrocontroller-Designs erlaubt. SMD-Montage vereinfacht Lötprozesse und reduziert manuelle Nacharbeiten im Vergleich zu bedrahteten Bauformen.
Das Bauteil ist RoHS-konform und gehört zur vipitec-Produktlinie "Professional", was auf eine für industrielle Anwendungen geeignete Verarbeitungsqualität hinweist. Für die optimale Betriebsfrequenz sollte die Schaltung so ausgelegt werden, dass die spezifizierte Lastkapazität berücksichtigt wird; zudem empfiehlt es sich, die Empfehlungen des Oszillator-IC-Herstellers hinsichtlich Schaltkreisarchitektur und gegebenenfalls erforderlicher Abgleichmaßnahmen zu beachten. Beim Handling sind übliche Vorsichtsmaßnahmen gegen mechanische Beanspruchung und elektrostatische Entladung zu beachten, um die Langzeitstabilität des Quarzes nicht zu beeinträchtigen.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | HC-49SMD |
| vipitec Produktlinie |
|
| RoHS | Ja |
| Schwingquarz | |
| Breite (B) | 4,5 mm |
| Breite Anschluss (BP) | 0,8 mm |
| Breite Deckel (BD) | 3,5 mm |
| Eigenfrequenz | 24 MHz |
| Höhe (H) | 3,8 mm |
| Höhe Anschluss (HP) | 0,3 mm |
| Höhe Deckel (HD) | 3,3 mm |
| Länge (L) | 11,4 mm |
| Länge Anschluss (LP) | 0,5 mm |
| Länge Deckel (LD) | 9,5 mm |
| Lastkapazität | 20 pF |
| Toleranz (Eigenfrequenz) | ±30 ppm |
| Bauelement | |
| Anzahl Pins | 2 |
| Montageart | SMD |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
