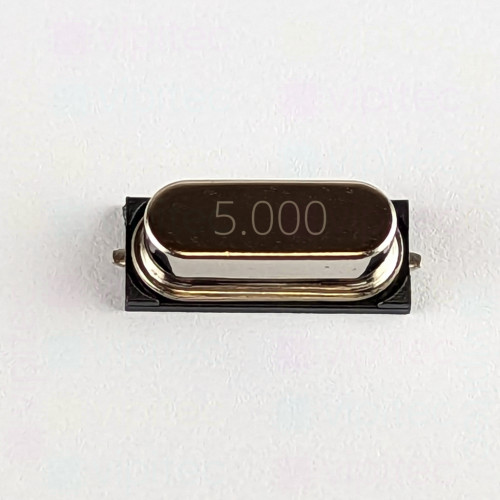

5 MHz Schwingquarz HC-49SMD, SMD
Dieser Schwingquarz im HC-49SMD-Gehäuse ist ein 5 MHz-Quarzresonator für SMD-Montage. Als Schwingquarz (Quarzresonator) liefert er eine präzise Referenzfrequenz für Oszillatoren und Zeitbasis-Schaltungen und eignet sich für Anwendungen, die eine stabile Grundschwingung bei 5 MHz benötigen. Die Bauform HC-49SMD kombiniert die bewährte Quarztechnologie mit einem für die automatische Bestückung geeigneten SMD-Gehäuse und zwei Anschluss-Pads, wodurch er in modernen Leiterplattenlayouts einfach zu integrieren ist.
Die spezifizierte Lastkapazität von 20 pF ist ein wichtiger Parameter für das Schaltungsdesign: die tatsächliche Schwingfrequenz im Oszillator hängt von der vorgeschalteten Kapazitätsumgebung ab, weshalb passende Lastkondensatoren und ein abgestimmtes Layout erforderlich sind, um die angegebene Frequenzgenauigkeit zu erreichen. Die Nenntoleranz von ±30 ppm beschreibt die Abweichung der Anfangsfrequenz zum Nennwert; für Vorgaben zu Alterung oder temperaturbedingter Drift sind zusätzliche Angaben oder Messungen im konkreten Einsatz nötig. Durch die SMD-Ausführung ergeben sich zudem geringere parasitäre Leiterbahneffekte und eine erhöhte Reproduzierbarkeit bei der Bestückung im Vergleich zu bedrahteten Varianten.
Der Quarz ist RoHS-konform und Teil der vipitec-Produktlinie "Professional", die auf konstante Fertigungsqualität und industrielle Einsetzbarkeit ausgelegt ist. Typische Einsatzbereiche sind Mikrocontroller-Oszillatoren, Echtzeituhr- und Timing-Schaltungen, Kommunikations- und Messgeräte sowie andere Schaltungen, die eine stabile 5‑MHz-Referenz benötigen. Bei der Verwendung sollten Layoutregelungen für Quarz- und Oszillatorkreise beachtet werden, ebenso wie die Auswahl passender Lastkapazitäten, um die spezifizierte Leistung zu erreichen.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | HC-49SMD |
| vipitec Produktlinie |
|
| RoHS | Ja |
| Schwingquarz | |
| Breite (B) | 4,5 mm |
| Breite Anschluss (BP) | 0,8 mm |
| Breite Deckel (BD) | 3,5 mm |
| Eigenfrequenz | 5 MHz |
| Höhe (H) | 3,8 mm |
| Höhe Anschluss (HP) | 0,3 mm |
| Höhe Deckel (HD) | 3,3 mm |
| Länge (L) | 11,4 mm |
| Länge Anschluss (LP) | 0,5 mm |
| Länge Deckel (LD) | 9,5 mm |
| Lastkapazität | 20 pF |
| Toleranz (Eigenfrequenz) | ±30 ppm |
| Bauelement | |
| Anzahl Pins | 2 |
| Montageart | SMD |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de |
