1210 SMD Schwingquarze Auswahl, 3225 SMT Quarz

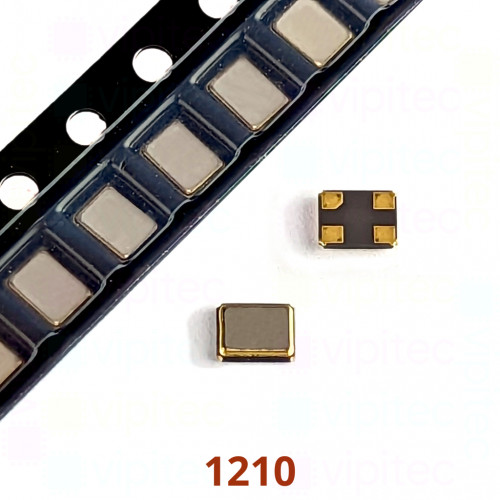

Dieser SMD-Schwingquarz (auch: Quarzresonator, SMD-Quarz) in der Bauform 1210 (imperial) bzw. 3225 (metrisch) ist ein kompaktes Resonatorelement zur Erzeugung stabiler Referenzfrequenzen in Schwingkreisen. Die Gehäuseabmessungen betragen 3,2 mm × 2,5 mm bei einer Pad-Geometrie mit angegebenen Abständen (Breite Pad-Abstand BF 0,8 mm, Höhe Pad-Abstand HF 0,5 mm). Mit vier Anschluss-Pads bietet das Bauteil mechanische Stabilität auf Leiterplatten und eine standardisierte Lötfläche für die SMD-Montage; elektrisch werden in der Praxis typischerweise zwei der Pads für die Kristallanschlüsse genutzt, weitere Pads dienen mechanischer Fixierung oder Lötzonen je nach Schaltungsdesign. Die kompakte Bauweise macht den Quarz geeignet für platzkritische Anwendungen wie Uhren-, Mikrocontroller- und Kommunikationsschaltungen.

Elektrisch ist der Quarz auf eine Lastkapazität von 20 pF ausgelegt, ein Parameter, der bei der Auslegung des Oszillatorkreises die Arbeitspunktsfrequenz beeinflusst und beim Abgleich oder bei Berechnung von Kapazitätspaaren berücksichtigt werden muss. Die angegebene Toleranz der Eigenfrequenz von ±30 ppm beschreibt die Anfangsabweichung der Resonanzfrequenz unter Referenzbedingungen und ist ein Maß für die Genauigkeit der Frequenzquelle; ergänzende Einflüsse wie Temperaturabhängigkeit und Alterung sind bei der Gesamtgenauigkeit zu beachten. Das Bauteil ist RoHS-konform und entspricht damit den Anforderungen zur Beschränkung bestimmter umweltschädlicher Stoffe in elektronischen Komponenten.

Das Produkt ist Teil der vipitec-Produktlinie "Professional" und richtet sich an Anwendungen mit Bedarf an reproduzierbarer Qualität und industrieller SMD-Fertigung. Typische Einsatzfelder sind Echtzeituhr‑Module (RTC), Microcontroller-Oszillatoren, HF‑Frontend‑Referenzen und andere digitale oder gemischte Schaltungen, die eine zuverlässige Frequenzreferenz benötigen. Bei der Bestückung empfiehlt sich die Einhaltung der empfohlenen Lötprozesse für SMD-Bauteile (z. B. Reflow) sowie die Abstimmung der Platinen-Land-Pattern-Abmessungen auf die angegebenen Pad- und Bauteilmaße, um eine zuverlässige elektrische Verbindung und mechanische Stabilität zu gewährleisten.
