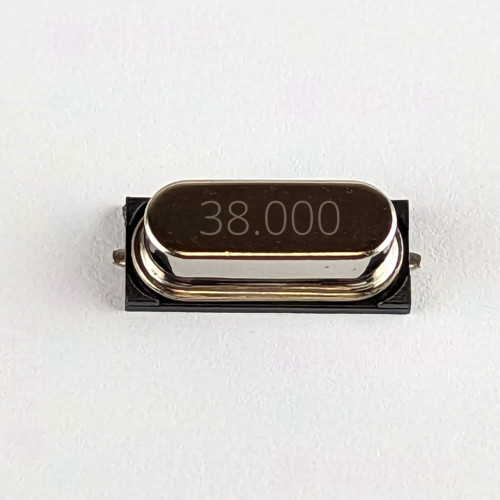

38 MHz Schwingquarz HC-49SMD, SMD
Der 38 MHz Schwingquarz im HC-49SMD-Gehäuse ist ein oberflächenmontierbarer Quarz (auch: Schwingquarz, Quarzresonator) zur präzisen Frequenzreferenz in Takt- und HF-Schaltungen. Mit einer Eigenfrequenz von 38 MHz eignet er sich für Anwendungen wie Taktgenerierung, Zwischenfrequenz- oder Referenzsignalerzeugung in PLL-Frontends, Funkmodulen oder Hochfrequenz-Schaltungen, in denen eine stabile Resonanzfrequenz gefordert ist. Das Bauteil gehört zur vipitec-Produktlinie "Professional" und ist RoHS-konform, sodass es sich für die Serienfertigung und industrielle Bestückungsprozesse eignet.
Wesentliche elektrische Kenngrößen beeinflussen das Einsatzverhalten: Die Nennlastkapazität beträgt 20 pF – diese Lastkapazität muss mit den Eingangsbedingungen des Oszillators bzw. mit den in der Schaltung vorhandenen Kapazitäten berücksichtigt werden, da sie die Schwingfrequenz geringfügig beeinflusst. Die angegebene Toleranz von ±30 ppm beschreibt die zulässige Abweichung der Eigenfrequenz von 38 MHz unter Referenzbedingungen (üblich bei 25 °C) und ist ein Maß für die Frequenzgenauigkeit. Als Zweipol-Bauteil für SMD-Montage ist der Quarz für typische Oszillatorschaltungen (z. B. Pierce- oder Colpitts-Schaltungen) vorgesehen; für zuverlässigen Betrieb sollten Anschlussleitungen kurz gehalten und die Masseführung sowie Entkopplung in der Nähe des Oszillators optimiert werden.
Das HC-49SMD-Gehäuse bietet kompakte Abmessungen (L ≈ 11,4 mm, B ≈ 4,5 mm, H ≈ 3,8 mm) und zwei Anschlussflächen, die für automatisiertes Bestücken und Reflow-Löten ausgelegt sind. Achten Sie bei der Footprint- und Layoutplanung auf die mechanischen Maße (Deckel- und Anschlussabmessungen) sowie auf passende Lötpad-Geometrien, um gute Benetzbarkeit und zuverlässige Lötverbindungen sicherzustellen. Synonyme Begriffe wie Quarz, Schwingquarz oder Quarzresonator werden oft austauschbar verwendet; technisch beschreibt der Begriff die piezoelektrische Resonanz eines Quarzkristalls, die hier als präzise Frequenzquelle genutzt wird.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | HC-49SMD |
| vipitec Produktlinie |
|
| RoHS | Ja |
| Schwingquarz | |
| Breite (B) | 4,5 mm |
| Breite Anschluss (BP) | 0,8 mm |
| Breite Deckel (BD) | 3,5 mm |
| Eigenfrequenz | 38 MHz |
| Höhe (H) | 3,8 mm |
| Höhe Anschluss (HP) | 0,3 mm |
| Höhe Deckel (HD) | 3,3 mm |
| Länge (L) | 11,4 mm |
| Länge Anschluss (LP) | 0,5 mm |
| Länge Deckel (LD) | 9,5 mm |
| Lastkapazität | 20 pF |
| Toleranz (Eigenfrequenz) | ±30 ppm |
| Bauelement | |
| Anzahl Pins | 2 |
| Montageart | SMD |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
