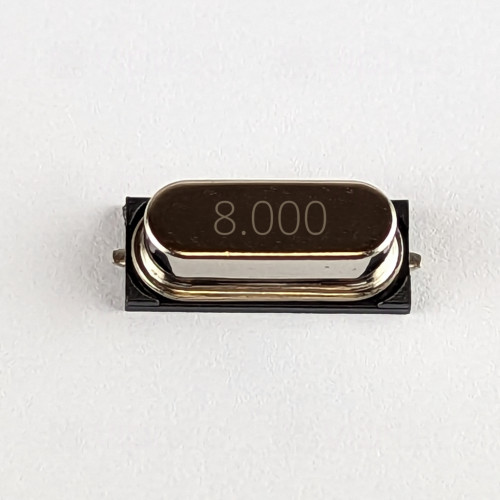

8 MHz Schwingquarz HC-49SMD, SMD
Dieser 8 MHz Schwingquarz im HC-49SMD-Gehäuse ist ein passiver Quarzresonator (auch Quarz, SMD‑Quarz genannt) zur Erzeugung einer stabilen Referenzfrequenz in SMD‑Bestückungen. Das Bauteil verfügt über zwei Anschlusskontakte und ist für die montagefreundliche Oberflächenmontage ausgelegt; das kompakte Gehäuseformat macht ihn für platzkritische Leiterplatten geeignet. Das Produkt ist RoHS‑konform und Teil der vipitec Produktlinie "Professional", wodurch es für anspruchsvolle Anwendungen in Industrie‑ und Elektronikprojekten vorgesehen ist.
Eigenfrequenz: 8 MHz, Toleranz: ±30 ppm und Lastkapazität: 20 pF sind die relevanten Kenngrößen für das Schwingverhalten. Die Lastkapazität (CL) beschreibt die Kapazität, bei der der Quarz seine spezifizierte Frequenz zeigt; sie beeinflusst die nötigen Außenkondensatoren und damit die Genauigkeit des erzeugten Takts. Bei der Dimensionierung der externen Kondensatoren ist zu beachten, dass die effektive Lastkapazität sich aus den äußeren Kondensatoren und den parasitären Kapazitäten der Schaltung (Leiterbahn, Pins, Eingangsverstärker) ergibt; als Faustregel werden Außenkondensatoren so gewählt, dass ihr äquivalenter Serienwert die spezifizierte CL erreicht. Die Toleranzangabe ±30 ppm beschreibt die zulässige Abweichung der Nennfrequenz unter Normbedingungen und sollte bei Anwendungen mit hohen Genauigkeitsanforderungen in die Frequenzplanung eingehen.
Der Quarz eignet sich als Referenzelement für Mikrocontroller‑Taktgeber, Echtzeituhr‑Schaltungen, Funk‑ und Kommunikationsmodule sowie sonstige Oszillatoranordnungen, in denen eine feste, stabile Frequenz erforderlich ist. Bei der Integration empfiehlt es sich, Platzierungs- und Layoutregeln für Quarze und die zugehörigen Beschaltungselemente zu beachten (kurze Leiterbahnen, kontrollierte Masseflächen, Minimierung von Störquellen), um die spezifizierte Frequenzgenauigkeit und Stabilität zu gewährleisten. Hersteller- oder applikationsspezifische Prüfungen zur Alterung und Temperaturstabilität sollten bei kritischen Designs berücksichtigt werden.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | HC-49SMD |
| vipitec Produktlinie |
|
| RoHS | Ja |
| Schwingquarz | |
| Breite (B) | 4,5 mm |
| Breite Anschluss (BP) | 0,8 mm |
| Breite Deckel (BD) | 3,5 mm |
| Eigenfrequenz | 8 MHz |
| Höhe (H) | 3,8 mm |
| Höhe Anschluss (HP) | 0,3 mm |
| Höhe Deckel (HD) | 3,3 mm |
| Länge (L) | 11,4 mm |
| Länge Anschluss (LP) | 0,5 mm |
| Länge Deckel (LD) | 9,5 mm |
| Lastkapazität | 20 pF |
| Toleranz (Eigenfrequenz) | ±30 ppm |
| Bauelement | |
| Anzahl Pins | 2 |
| Montageart | SMD |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
