26 MHz Schwingquarz HC-49SMD, SMD

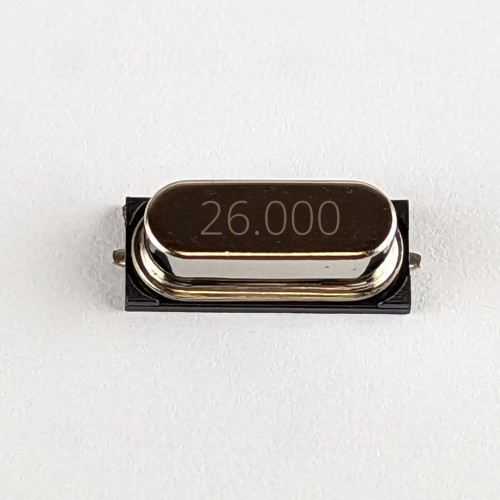

Dieser Schwingquarz im HC-49SMD-Gehäuse ist ein zweipoliges SMD-Bauelement zur Erzeugung einer präzisen Eigenfrequenz von 26 MHz. Als Quarz bzw. Schwingquarz (engl. quartz crystal) bildet er das resonante Element in Quarzoszillatoren und dient als Takt- oder Referenzquelle in Mikrocontroller‑Schaltungen, HF‑Modulen, taktsensitiven Kommunikations- und Steuergeräten sowie Messtechnik. Die angegebene Toleranz von ±30 ppm bedeutet, dass die Anfangsabweichung der Resonanzfrequenz bei Nennbedingungen typischerweise ±30 Teile pro Million beträgt – bei 26 MHz entspricht das etwa ±780 Hz – und gibt damit einen schnellen Eindruck der anfänglichen Frequenzgenauigkeit im Vergleich zu anderen Referenzen.
Die spezifizierte Lastkapazität 20 pF beschreibt die Belastung, für die die Resonanzfrequenz kalibriert ist; in der Schaltung wird diese normalerweise durch zwei Anpassungskondensatoren realisiert, wobei die effektive Lastkapazität aus der Parallelschaltung der beiden Kondensatoren plus Streukapazitäten entsteht. Ein mismatched CL führt zu einer systematischen Frequenzverschiebung, daher ist bei der Schaltungsintegration auf die Abstimmung der Kondensatoren und die Berücksichtigung von Leiterplatten‑Streukapazitäten zu achten. Das HC-49SMD‑Format kombiniert die elektrische Stabilität eines Metallgehäuses mit einer SMD-tauglichen Bauform, geeigneter Größe für die maschinelle Bestückung und damit einer vereinfachten, reproduzierbaren Lötprozessintegration.
Dieses Bauteil ist Teil der vipitec Professional‑Produktlinie und RoHS‑konform, was seine Eignung für industrielle Fertigungsprozesse unterstreicht. Durch die SMD‑Montage lassen sich automatisierte Bestückung und Reflow‑Lötprozesse nutzen, was Platzersparnis und höhere Fertigungsraten gegenüber konventionellen Durchstecklösungen ermöglicht. Bei der Auswahl und dem Austausch von Quarzen sollten Entwickler neben Frequenz und Lastkapazität auch die mechanischen Abmessungen, Pin‑Anordnung und die Betriebsumgebung (Temperatur, Schwingamplitude, Alterung) berücksichtigen, um die gewünschte Langzeitstabilität und Funktionalität im Zielsystem sicherzustellen.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | HC-49SMD |
| vipitec Produktlinie |
|
| RoHS | Ja |
| Schwingquarz | |
| Breite (B) | 4,5 mm |
| Breite Anschluss (BP) | 0,8 mm |
| Breite Deckel (BD) | 3,5 mm |
| Eigenfrequenz | 26 MHz |
| Höhe (H) | 3,8 mm |
| Höhe Anschluss (HP) | 0,3 mm |
| Höhe Deckel (HD) | 3,3 mm |
| Länge (L) | 11,4 mm |
| Länge Anschluss (LP) | 0,5 mm |
| Länge Deckel (LD) | 9,5 mm |
| Lastkapazität | 20 pF |
| Toleranz (Eigenfrequenz) | ±30 ppm |
| Bauelement | |
| Anzahl Pins | 2 |
| Montageart | SMD |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
