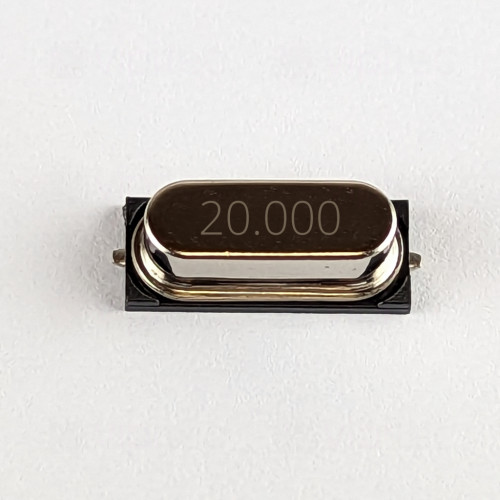

20 MHz Schwingquarz HC-49SMD, SMD
Dieser Schwingquarz ist ein SMD-Quarz in der Bauform HC-49SMD mit einer Nennfrequenz von 20 MHz. Als Quarzresonator (auch Quarz, Quarzschwinger oder Kristalloszillator genannt) liefert er eine präzise Frequenzreferenz für Oszillator- und Taktkreis-Anwendungen. Typische Einsatzgebiete sind Mikrocontroller‑Takterzeugung, Kommunikationsmodule, Mess- und Steuerungselektronik sowie alle Schaltungen, die eine stabile und wiederholbare Referenzfrequenz benötigen. Das Bauteil ist Teil der Produktlinie Professional von vipitec und RoHS-konform, was den Einsatz in bleifreien Montageprozessen ermöglicht.
Die angegebene Lastkapazität 20 pF und die Toleranz von ±30 ppm beschreiben das elektrische Arbeitsverhalten des Quarzes: die Lastkapazität bestimmt, bei welcher Schaltungskonstellation die Nennfrequenz erreicht wird, die Toleranz gibt die maximale Abweichung der Eigenfrequenz vom Sollwert an. Diese Kenngrößen sind entscheidend für die Auswahl des passenden Quarzes in Kombination mit dem Oszillator-IC und gegebenenfalls externen Kapazitäten. Die SMD-Ausführung mit zwei Anschlüssen reduziert parasitäre Induktivitäten und Kapazitäten gegenüber langen Leitungen und trägt zu besser vorhersagbarem Schwingverhalten bei.
Die HC-49SMD-Bauform bietet eine kompakte, flache Alternative zu durchsteckbaren Gehäusen und ist für maschinelle Bestückung optimiert. Bei der Integration in ein Leiterplattenlayout sollten übliche Richtlinien für Quarz‑ und Oszillatorkreise beachtet werden: kurze Leiterbahnen zu den Schaltkreisanschlüssen, ausreichende Masseflächen sowie passende externe Lastkapazitäten und Entkopplung gemäß Datenblatt des Oszillatorbausteins. Prüfen Sie die mechanischen und löttechnischen Vorgaben (Footprint und Lötprozess) in den jeweiligen Fertigungsunterlagen, um eine zuverlässige Montage und Funktion sicherzustellen.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | HC-49SMD |
| vipitec Produktlinie |
|
| RoHS | Ja |
| Schwingquarz | |
| Breite (B) | 4,5 mm |
| Breite Anschluss (BP) | 0,8 mm |
| Breite Deckel (BD) | 3,5 mm |
| Eigenfrequenz | 20 MHz |
| Höhe (H) | 3,8 mm |
| Höhe Anschluss (HP) | 0,3 mm |
| Höhe Deckel (HD) | 3,3 mm |
| Länge (L) | 11,4 mm |
| Länge Anschluss (LP) | 0,5 mm |
| Länge Deckel (LD) | 9,5 mm |
| Lastkapazität | 20 pF |
| Toleranz (Eigenfrequenz) | ±30 ppm |
| Bauelement | |
| Anzahl Pins | 2 |
| Montageart | SMD |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
