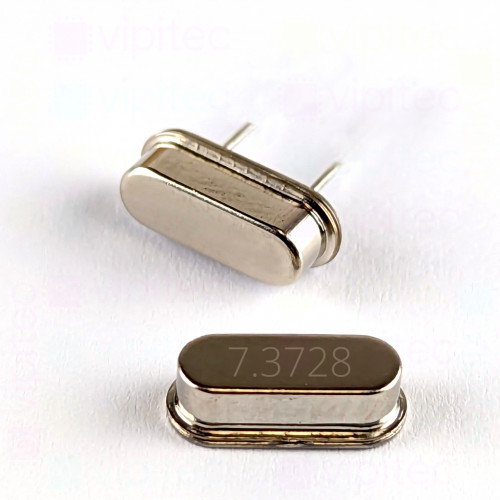

7,3728 MHz Schwingquarz HC-49S, THT, H1: 3 mm

Artikelnr.: 05-0008-0000C Kopiert!
🟢 75 Stück auf Lager

Frequenz

Menge

Stückpreis¹

1+

1,450000 €

Netto 1,218487 €

5+

0,520000 €

Netto 0,436975 €

10+

0,312000 €

Netto 0,262185 €

20+

0,225000 €

Netto 0,189076 €

50+

0,193000 €

Netto 0,162185 €

100+

0,183000 €

Netto 0,153782 €

500+

0,173850 €

Netto 0,146092 €
1,45 €
inkl. MwSt. zzgl. Versand
Netto 1,218487 €

Menge

Gesamt: ¹

Der 7,3728 MHz Schwingquarz im HC-49S-Gehäuse ist ein passives Frequenzelement (auch Quarzresonator oder Quarz) zur Erzeugung stabiler Takt- und Referenzfrequenzen in elektronischen Schaltungen. Das klassische Through-Hole-Design (THT) mit zwei Anschlussbeinen bietet mechanische Robustheit und einfache Lötbarkeit, weshalb es sich gut für Prototyping, Reparaturen und Anwendungen mit erhöhten mechanischen Anforderungen eignet. Das Bauteil gehört zur vipitec Professional-Linie und ist RoHS-konform, was die Einhaltung gängiger Material- und Umweltrichtlinien sicherstellt.

Der Quarz schwingt bei 7,3728 MHz mit einer nominellen Lastkapazität von 20 pF; die Lastkapazität (CL) ist die Kapazität, an die der Quarz im Oszillator betrieben werden soll, und beeinflusst die exakte Frequenzlage im Schaltungsbetrieb. Die genannte Toleranz von ±20 ppm (parts per million, Teile pro Million) beschreibt die zulässige Abweichung der Eigenfrequenz bei spezifizierten Bedingungen; die tatsächliche Langzeit- und Temperaturstabilität hängt zusätzlich von Umgebungsbedingungen und der Schaltungsumgebung ab. Das HC-49S-Gehäuse ist kompakt gehalten (Gehäuselänge ca. 11,5 mm, Gehäusebreite ca. 4,5 mm, Deckelmaße ca. 9,5 x 3,5 mm) und besitzt einen Beinabstand von 4,88 mm sowie eine Beinstandhöhe von etwa 3 mm, was die Integration auf Standard-Leiterplatten erleichtert.

In der Praxis wird der Schwingquarz typischerweise in diskreten Oszillatorschaltungen (z. B. Pierce-, Colpitts-Topologien), Mikrocontroller-Taktungen oder in HF-Zweigen eingesetzt, wo eine präzise und wiederholbare Referenz benötigt wird. Bei der Auslegung ist darauf zu achten, geeignete Lastkondensatoren und eine schwingfähige Schaltungstopologie zu wählen, da diese die Frequenzgenauigkeit maßgeblich beeinflussen. Mechanische Belastungen der Anschlüsse oder übermäßige Lötwärme sollten vermieden werden, um eine Veränderung der Resonanzeigenschaften zu verhindern.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Modell	HC-49S
vipitec Produktlinie
RoHS	Ja
Höhe	15,9 mm
Schwingquarz
Breite (B)	4,5 mm
Breite Deckel (BD)	3,5 mm
Eigenfrequenz	7.372,8 kHz
Höhe Anschlussbeine (H1)	3 mm
Höhe Oberseite (H2)	3,2 mm
Länge (L)	11,5 mm
Länge Deckel (LD)	9,5 mm
Lastkapazität	20 pF
Toleranz (Eigenfrequenz)	±20 ppm
Bauelement
Abstand Anschlussbeine (A)	4,88 mm
Anzahl Pins	2
Montageart	THT
