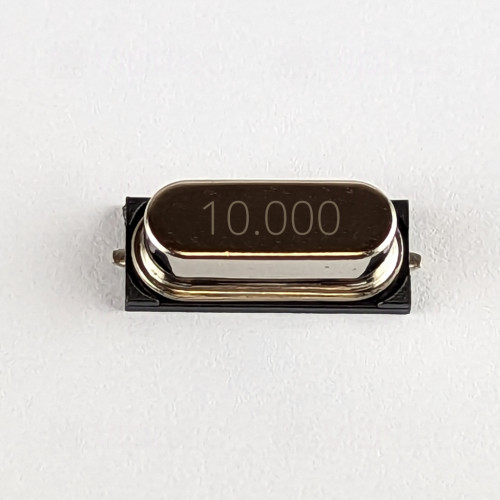

10 MHz Schwingquarz HC-49SMD, SMD
Der 10 MHz Schwingquarz im HC-49SMD-Gehäuse ist ein flacher, oberflächenmontierbarer Quarzresonator (auch als „Quarz“ oder engl. „crystal“ bezeichnet), der als frequenzstabile Referenz in Oszillatoren und Taktschaltungen dient. Mit zwei Anschlüssen ausgelegt für SMD-Bestückung, eignet sich das Bauteil für Mikrocontroller-Takterzeugung, Uhren, PLLs, Funk- und Messgeräte sowie andere elektronische Schaltungen, in denen eine zuverlässige Grundfrequenz erforderlich ist. Durch das HC-49SMD-Format bleibt die Bauhöhe gering, wodurch der Quarz in platzkritischen Layouts verwendet werden kann.
Wesentliche Funktionsaspekte werden durch die Nennfrequenz und die elektrisch wirksame Lastkapazität bestimmt: Die angegebene Eigenfrequenz von 10 MHz ist die Schwingungsgrundlage des Bauteils, die angegebene Toleranz von ±30 ppm entspricht bei 10 MHz einem möglichen Abweichungsbereich von ±300 Hz und gibt die Fertigungsgenauigkeit an. Die Lastkapazität (Nominal 20 pF) ist eine Kenngröße, die zusammen mit der Parasitärkapazität der Leiterplatte und zusätzlichen Kondensatoren die tatsächliche Schwingfrequenz beeinflusst; daher sollten Schaltungsentwurf und Layout so gewählt werden, dass die effektive Kapazität dem spezifizierten Wert nahekommt. In typischen Schaltungsanordnungen arbeitet der Quarz in einer Pierce- oder Colpitts-Oszillatorschaltung, wobei zwei Anschlüsse die direkte Integration in die Oszillatorpins von Mikrocontrollern und Oszillator-ICs ermöglichen.
Dieses Bauteil gehört zur vipitec-Produktlinie Professional und ist RoHS-konform. Für eine stabile Funktion empfehlen sich praxisnahe Layoutmaßnahmen: kurze Leiterbahnführung zu den Oszillatoranschlüssen, Abschirmung bzw. Massefläche in der Nähe des Quarzes und Vermeidung unnötiger Kapazitäten in der Nähe der Anschlüsse. Die SMD-Ausführung erleichtert die maschinelle Bestückung und Einbindung in übliche Lötprozesse; konstruktive Details und genaue Einbauhinweise sind in den separaten technischen Datenblättern und Bestückungsrichtlinien zu beachten.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | HC-49SMD |
| vipitec Produktlinie |
|
| RoHS | Ja |
| Schwingquarz | |
| Breite (B) | 4,5 mm |
| Breite Anschluss (BP) | 0,8 mm |
| Breite Deckel (BD) | 3,5 mm |
| Eigenfrequenz | 10 MHz |
| Höhe (H) | 3,8 mm |
| Höhe Anschluss (HP) | 0,3 mm |
| Höhe Deckel (HD) | 3,3 mm |
| Länge (L) | 11,4 mm |
| Länge Anschluss (LP) | 0,5 mm |
| Länge Deckel (LD) | 9,5 mm |
| Lastkapazität | 20 pF |
| Toleranz (Eigenfrequenz) | ±30 ppm |
| Bauelement | |
| Anzahl Pins | 2 |
| Montageart | SMD |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de |
