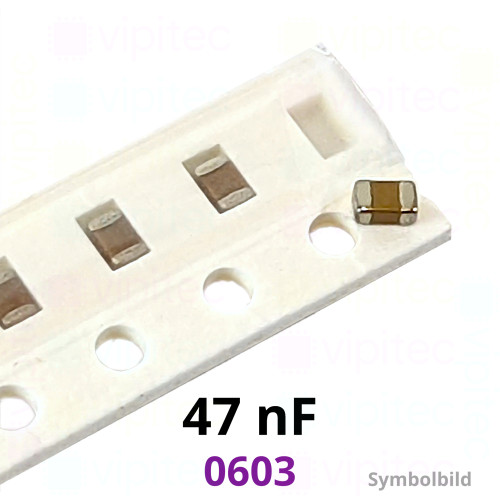

Kerko, SMD, 47 nF, ±10%, 50 V, -55..125 °C, 0603, X7R

MPN: 05-0003-02038
Artikelnr.: 05-0003-02038
Lagerbestand: 3930

Kapazität / Spannung

Menge

Stückpreis¹

20+

0,095000 €

Netto 0,079832 €

50+

0,062000 €

Netto 0,052101 €

100+

0,037200 €

Netto 0,031261 €

500+

0,009700 €

Netto 0,008151 €

4000+

0,007141 €

Netto 0,006001 €
0,095 €
inkl. MwSt. zzgl. Versand
Netto 0,079832 €
Großpackungen

7'' Rolle à 4000 Stück:
nicht auf Lager – Angebot anfordern

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

Bei diesem Bauteil handelt es sich um einen keramischen SMD-Kondensator (häufig kurz „Kerko“ oder MLCC genannt) mit einer Nennkapazität von 47 nF und einer Nennspannung von 50 V DC. Die kompakte Bauform 0603 (metrisch 1608, Abmessungen ca. 1,6 × 0,8 × 0,8 mm) ermöglicht den Einsatz auf dichten Leiterplattenlayouts und für automatisierte Bestückungsprozesse. SMD steht für Surface-Mount Device und beschreibt die für Reflow-Lötprozesse geeignete Montageart; das Bauteil ist RoHS-konform und in der vipitec-Produktlinie „Industry“ eingeordnet.

Das verwendete Dielektrikum X7R bietet einen für keramische Vielzweck-Kondensator charakteristischen Kompromiss zwischen Kapazitätsdichte und Temperaturstabilität und ist für den Einsatz bis 125 °C ausgelegt. X7R bedeutet, dass das Dielektrikum für weite Temperaturbereiche geeignet ist, jedoch keine „nulle“ Temperaturkoeffizienz wie C0G/TU besitzt; entsprechende Kapazitätsänderungen mit Temperatur sind möglich. Der angegebene Verlustfaktor (tan δ ≈ 0,03) gibt Auskunft über die dielektrischen Verluste bei Wechselspannungen und ist ein Hinweis auf das Dämpfungsverhalten in Hochfrequenz- und Filteranwendungen. Wie bei keramischen Kondensatoren üblich, kann die effektive Kapazität in Abhängigkeit von angelegter Gleichspannung (DC-Bias) und Temperatur vermindert sein; dies sollte bei Schaltungsdimensionierung berücksichtigt werden.

Praktische Einsatzgebiete dieses 47-nF-X7R-Kondensators sind allgemeine Entkopplung und Bypass an Versorgungsschienen, Filteraufgaben in analogen und digitalen Schaltungen sowie platzkritische Anwendungen, bei denen eine mittlere Kapazität in kleiner Bauform benötigt wird. Beim Einsatz nahe der Nennspannung oder bei hohen Betriebstemperaturen empfiehlt sich eine entsprechende Derating-Planung, um Kapazitäts- und Verluständerungen zu berücksichtigen. Die kompakte 0603-Bauform unterstützt dichte Bestückung und automatisierte Fertigungsschritte in industriellen Elektronikprodukten.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1,6 mm
Breite	0,8 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	47 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,03
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
