Kerko, SMD, 22 pF, ±10%, 50 V, -55..125 °C, 0603, NP0 / C0G

MPN: 05-0003-02069
Artikelnr.: 05-0003-02069
Lagerbestand: 3560

Kapazität / Spannung

Menge

Stückpreis¹

20+

0,095000 €

Netto 0,079832 €

50+

0,062000 €

Netto 0,052101 €

100+

0,037200 €

Netto 0,031261 €

500+

0,009700 €

Netto 0,008151 €
0,095 €
inkl. MwSt. zzgl. Versand
Netto 0,079832 €

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

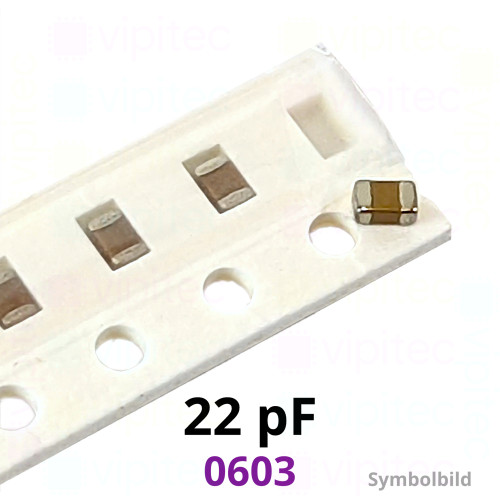

Dieser SMD-Keramikkondensator (häufig kurz „Kerko“ oder MLCC – Multilayer Ceramic Capacitor genannt) hat eine Nennkapazität von 22 pF bei einer Toleranz von ±10 %. Die kompakte Bauform 0603 (metrisch 1608) mit den Abmessungen 1,6 × 0,8 × 0,8 mm (L × B × H) ermöglicht eine hohe Bestückungsdichte auf Leiterplatten und ist für die automatische Bestückung mittels Pick-and-Place sowie für den üblichen Reflow-Lötprozess ausgelegt. Durch die SMD-Montageart eignet sich das Bauelement insbesondere dort, wo Bauraum und reproduzierbare Lötprozesse wichtig sind.

Als Dielektrikum kommt NP0 / C0G zum Einsatz, ein temperaturstabiler Keramikwerkstoff, der praktisch keine Kapazitätsänderung über den spezifizierten Temperaturbereich zeigt. NP0/C0G steht für sehr niedrige Temperaturkoeffizienten und gute Stabilität über Frequenz und Zeit, weshalb diese Kondensatoren bevorzugt in Anwendungen mit hohen Anforderungen an Präzision und Frequenzverhalten eingesetzt werden, zum Beispiel in Oszillatoren, HF-Netzwerken, Filtern und Zeitgebern. Der angegebene Verlustfaktor (tan δ = 0,001) weist auf geringe dielektrische Verluste hin; der Verlustfaktor beschreibt das Verhältnis von verloren gehender zu gespeicherter Energie bei Wechselspannung und ist ein Indikator für Dämpfung und Wärmeentwicklung. Der Kondensator ist für Dauerbetrieb bis 50 V DC und einen Temperaturbereich von −55 °C bis +125 °C spezifiziert.

Die Nenntoleranz von ±10 % macht dieses Bauteil zu einer pragmatischen Wahl, wenn die hohe Temperatur- und Frequenzstabilität des NP0/C0G wichtiger ist als enge Toleranzen. Das Bauteil ist RoHS-konform und Teil der vipitec-Produktlinie „Industry“, was auf Eignung für industrielle Einsatzbedingungen hinweist. Synonyme und Begriffe im Überblick: „Kerko“ = keramischer SMD-Kondensator, „MLCC“ = Multilayer Ceramic Capacitor, „NP0“ = C0G (temperaturstabiler Keramiktyp), „tan δ“ = Verlustfaktor (dielektrische Verluste bei Wechselspannung).

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1,6 mm
Breite	0,8 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	22 pF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,001
Dielektrikum	NP0 / C0G
