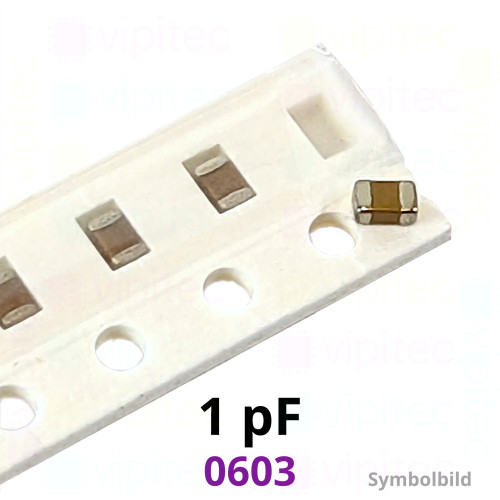

Kerko, SMD, 1 pF, ±10%, 50 V, -55..125 °C, 0603, NP0 / C0G

Artikelnr.: 05-0003-02088 Kopiert!
🟢 3860 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 4000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,087000 €

Netto 0,073109 €

50+

0,048720 €

Netto 0,040941 €

100+

0,034104 €

Netto 0,028659 €

500+

0,012980 €

Netto 0,010908 €

4000+

0,009595 €

Netto 0,008063 €
0,087 €
inkl. MwSt. zzgl. Versand
Netto 0,073109 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 20 Stück

Bei diesem Bauteil handelt es sich um einen keramischen Kondensator (Kerko) im SMD-Gehäuse 0603 - metrisch 1608. Die sehr kleine Bauform und die niedrige Bauhöhe machen das Bauteil geeignet für platzkritische Leiterplatten und für automatisierte Bestückungsprozesse mit Pick-and-Place-Ausrüstung. Mit einer Nennkapazität von 1 pF und einer Kapazitätstoleranz von ±10 % ist der Kondensator für Anwendungen vorgesehen, in denen kleine, präzise Kapazitätswerte benötigt werden. Die Nennspannung bis 50 V DC sowie der weite Betriebstemperaturbereich von -55 bis 125 °C erlauben den Einsatz in anspruchsvollen Umgebungen - der Kondensator ist RoHS-konform und gehört zur vipitec-Produktlinie Industry.

Das verwendete Dielektrikum NP0 / C0G steht für einen nahezu temperaturunabhängigen keramischen Werkstoff mit sehr geringem Temperaturkoeffizienten und stabiler Kapazitätscharakteristik über Zeit und Temperatur. NP0 / C0G-Kondensatoren werden häufig dort eingesetzt, wo geringe Kapazitätsänderungen, geringe Nichtlinearität und geringe dielektrische Absorption gefordert sind - etwa in HF-Schaltungen, Abstimmkreisen, Oszillatoren, Filtern und Präzisionsnetzen. Der angegebene Verlustfaktor tan δ = 0,05 beschreibt den Energieverlust im Bauteil; dieser Parameter beeinflusst die Dämpfung und die Effizienz bei höheren Frequenzen, weshalb beim Einsatz im HF-Bereich auch Gehäuse- und Leiterplattendesign sowie parasitäre Effekte berücksichtigt werden sollten.

Für Konstrukteure bietet dieses Bauteil die Vorzüge kleiner Bauform, stabiler elektrischer Eigenschaften und industrietauglicher Temperaturfestigkeit. Als SMD-Bauteil lässt es sich zuverlässig in Serienfertigung integrieren und eignet sich für Anwendungen, die eine stabile, temperaturunabhängige Kapazität in einem kompakten Format erfordern. Beachten Sie bei Layout und Lötprozessen die Auswirkungen von Lötpads und Leiterbahngeometrien auf das Hochfrequenzverhalten, um das volle Leistungsprofil des NP0 / C0G-Kondensators auszunutzen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	1,6 mm
Breite	0,8 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	1 pF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,05
Dielektrikum	NP0 / C0G
