Kerko, SMD, 220 pF, ±5%, 50 V, -55..125 °C, 0603, NP0 / C0G

Artikelnr.: 05-0003-02072 Kopiert!
🟢 3850 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 4000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,071000 €

Netto 0,059664 €

50+

0,039760 €

Netto 0,033412 €

100+

0,027832 €

Netto 0,023388 €

500+

0,013880 €

Netto 0,011664 €

4000+

0,011115 €

Netto 0,009340 €
0,071 €
inkl. MwSt. zzgl. Versand
Netto 0,059664 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 20 Stück

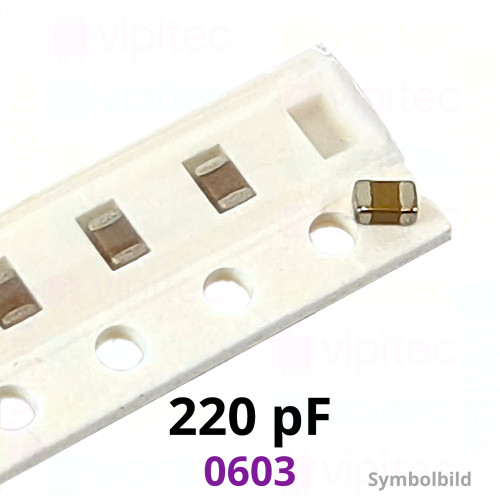

Dieser SMD-Keramikkondensator ist ausgelegt für platzsparende Anwendungen auf Leiterplatten und bietet eine Nennkapazität von 220 pF mit einer Toleranz von ±5 %. Die Baugröße 0603 (metrisch 1608) entspricht einem kompakten Gehäuse mit etwa 1,6 mm Länge, 0,8 mm Breite und 0,8 mm Höhe, wodurch sich der Bauteiltyp für dicht bestückte Platinen und automatisierte Bestückungsprozesse eignet. Als SMD-Bauelement lässt er sich problemlos in gängigen Lötprofilen verarbeiten und ist für einen Einsatzgleichstrom bis 50 V spezifiziert.

Das verwendete Dielektrikum NP0 / C0G ist ein Class-I-Keramikmaterial, das eine sehr geringe Kapazitätsänderung über Temperatur und einen geringen nichtlinearen Spannungskoeffizienten aufweist - dies sorgt für stabile elektrische Werte im Betriebsbereich von -55 °C bis 125 °C. Mit einem angegebenen Verlustfaktor tan δ von 0,01 weist der Kondensator vergleichsweise geringe Dielektrika-Verluste auf, was vorteilhaft für Anwendungen mit Anforderungen an geringe Dämpfung und hohe Güte ist. Der Begriff Kerko steht hier für Keramikkondensator, und NP0 / C0G bezeichnet die temperaturstabile Dielektrikumklasse.

Dieses Bauteil eignet sich vor allem für Schaltungen, in denen Temperatursicherheit und Langzeitstabilität der Kapazität wichtig sind - zum Beispiel in HF-Netzwerken, Abstimmkreisen, Filter- und Timing-Anwendungen oder als Referenz- bzw. Koppelelement. Aufgrund der geringen Baugröße ist es zudem geeignet für kompakte Elektronikmodule; für Anwendungen mit sehr hohem Kapazitätsbedarf oder mit speziellen Spannungs- oder Umweltanforderungen sind alternativ andere Kondensatortypen zu prüfen. Das Produkt ist RoHS-konform und Teil der vipitec-Produktlinie Industry.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	1,6 mm
Breite	0,8 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	220 pF
Toleranz (Kapazität)	±5 %
Verlustfaktor (tan δ)	0,01
Dielektrikum	NP0 / C0G
