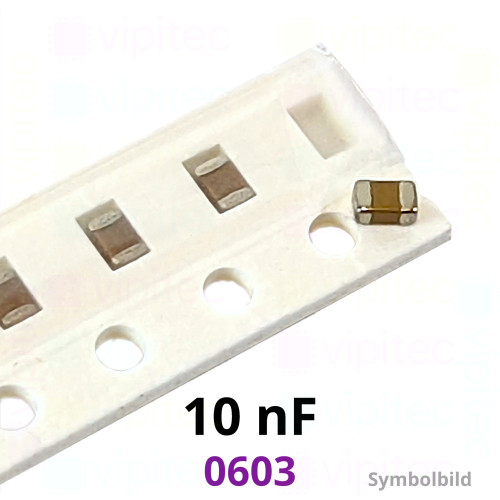

Kerko, SMD, 10 nF, ±10%, 50 V, -55..125 °C, 0603, X7R

MPN: 05-0003-02036
Artikelnr.: 05-0003-02036
Lagerbestand: 9385

Kapazität / Spannung

Menge

Stückpreis¹

20+

0,095000 €

Netto 0,079832 €

50+

0,062000 €

Netto 0,052101 €

100+

0,037200 €

Netto 0,031261 €

500+

0,009700 €

Netto 0,008151 €
0,095 €
inkl. MwSt. zzgl. Versand
Netto 0,079832 €

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

Bei diesem Bauelement handelt es sich um einen keramischen SMD-Kondensator (Multilayer Ceramic Capacitor, kurz MLCC) mit einer Nennkapazität von 10 nF und einer Fertigungstoleranz von ±10 %. Das Bauteil ist in der Bauform 0603 (metrisch 1608) ausgeführt und hat die Abmessungen 1,6 mm × 0,9 mm × 0,8 mm, womit es für dichte Leiterplattenlayouts und automatisierte Bestückungsvorgänge geeignet ist. Die spezifizierte Gleichspannung liegt bei 0–50 V DC; der Kondensator ist RoHS-konform und gehört zur vipitec-Produktlinie „Industry“.

Das verwendete Dielektrikum ist vom Typ X7R, das einen ausgelegten Temperaturbereich von −55 °C bis +125 °C erlaubt. X7R steht für eine moderate Temperaturstabilität, die nach Norm Schwankungen der Kapazität im Temperaturbereich erlaubt (typischerweise bis zu ±15 % über den spezifizierten Bereich); die hier angegebene Fertigungstoleranz von ±10 % beschreibt die Herstellungsabweichung bei Referenzbedingungen. Keramische MLCCs zeigen zudem einen DC-Bias-Effekt, das heißt die effektive Kapazität kann unter angelegter Gleichspannung abnehmen; dies ist produkt- und größenabhängig und sollte bei kritischen Schaltungen berücksichtigt werden. Der angegebene Verlustfaktor (tan δ) von 0,025 gibt Hinweise auf die dielektrischen Verluste und ist relevant für Anwendungen mit Wechselspannung oder hohen Frequenzen.

Typische Einsatzgebiete sind Entkopplung und Bypass in digitalen und analogen Schaltungen, HF-Filterung, Kupplungs- und Timing-Aufgaben sowie allgemeine Anwendungen, in denen kompakte, reflow-kompatible Kondensatoren benötigt werden. Begriffe im Überblick: Kerko ist die umgangssprachliche Bezeichnung für keramische Kondensatoren, MLCC bezeichnet die mehrlagige Aufbauweise, und tan δ (Verlustfaktor) beschreibt den Anteilsstrom, der in Wärme umgesetzt wird. Durch die Kombination aus industrialtauglichem Temperaturbereich, standardisierter Baugröße und RoHS-Konformität eignet sich das Bauteil für den Einsatz in robusten, seriennahen Elektronikdesigns.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1,6 mm
Breite	0,9 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	10 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
