Kerko, SMD, 220 nF, ±10%, 50 V, -55..125 °C, 0603, X7R

MPN: 05-0003-02040
Artikelnr.: 05-0003-02040
Lagerbestand: 3910

Kapazität / Spannung

Menge

Stückpreis¹

20+

0,110000 €

Netto 0,092437 €

50+

0,086000 €

Netto 0,072269 €

100+

0,051600 €

Netto 0,043361 €

500+

0,014400 €

Netto 0,012101 €

4000+

0,011892 €

Netto 0,009993 €
0,11 €
inkl. MwSt. zzgl. Versand
Netto 0,092437 €
Großpackungen

7'' Rolle à 4000 Stück:
nicht auf Lager – Angebot anfordern

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

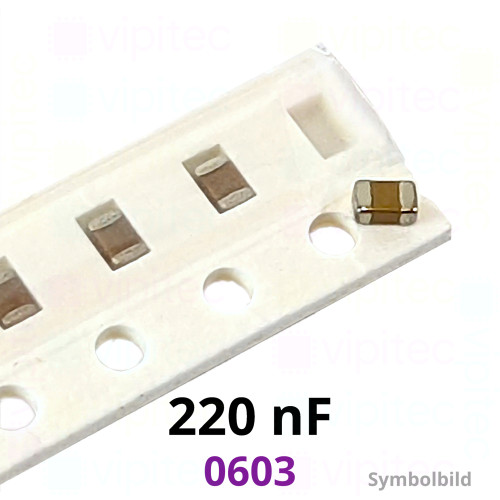

Dieser Keramikkondensator (auch MLCC oder kurz "Kerko") ist ein SMD-Bauelement im kompakten 0603-Gehäuse (metrisch 1608) mit einer Nennkapazität von 220 nF und einer Kapazitätstoleranz von ±10 %. Die Auslegung auf eine maximale Gleichspannung von 50 V und ein Betriebstemperaturfenster von −55 bis +125 °C macht das Bauteil für allgemeine Anwendungen in der Industrieelektronik geeignet. Die Abmessungen von 1,6 × 0,8 × 0,8 mm erlauben eine hohe Bestückungsdichte auf Leiterplatten; die RoHS-Konformität stellt die Einhaltung gesetzlicher Grenzwerte für gefährliche Stoffe sicher.

Als Dielektrikum kommt X7R zum Einsatz, ein Class‑2-Material, das eine vergleichsweise hohe Volumenkapazität bietet. X7R zeichnet sich durch moderate Temperaturstabilität und kompakte Bauweise aus, weist jedoch bekannte Nichtlinearitäten auf: Kapazität und effektiver Reaktanz können sich mit Temperatur und angelegter Gleichspannung (DC‑Bias) verändern. Der Verlustfaktor (tan δ) von 0,03 beschreibt die dielektrischen Verluste bei Wechselspannung; dieser moderate Wert ist typisch für X7R und bedeutet geringe bis mittlere Dämpfung, was das Bauteil für Entkopplungs-, Glättungs- und Filterfunktionen praxistauglich macht, aber nicht für hochpräzise resonante Anwendungen, die ein Class‑1‑Dielektrikum erfordern.

Das SMD-Format ist für automatisierte Bestückung und Reflow-Lötprozesse vorgesehen; beim Layout sind passende Lötpads und thermische Aspekte zu berücksichtigen, um verlässliche Lötstellen zu erzielen. Typische Einsatzfelder sind Entkopplung von Versorgungsschienen, lokale Zwischenspeicherung in Leistungskonvertern, Rauschfilterung und allgemeine Bypassaufgaben in Industrieelektronik und Steuergeräten. Innerhalb der vipitec‑Produktlinie "Industry" bietet dieser Kondensator eine kompakte, standardisierte Lösung für Anwendungen mit moderaten Anforderungen an Temperatur- und Spannungsstabilität.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1,6 mm
Breite	0,8 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	220 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,03
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
