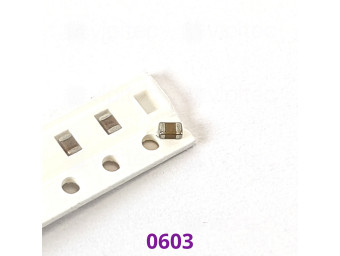

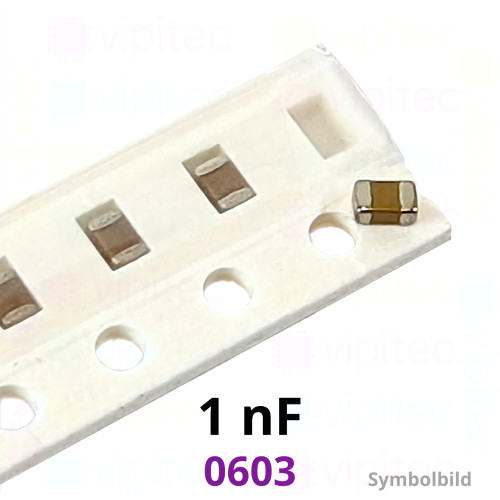

Kerko, SMD, 1 nF, ±10%, 50 V, -55..125 °C, 0603, X7R

Artikelnr.: 05-0003-02033 Kopiert!
🟢 9760 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 4000 Stück
nicht auf Lager – Angebot anfordern

13'' Rolle à 10000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,240000 €

Netto 0,201681 €

50+

0,210000 €

Netto 0,176471 €

100+

0,199500 €

Netto 0,167647 €

500+

0,047880 €

Netto 0,040235 €

4000+

0,015848 €

Netto 0,013317 €

10000+

0,015056 €

Netto 0,012652 €
0,24 €
inkl. MwSt. zzgl. Versand
Netto 0,201681 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Bei diesem Bauteil handelt es sich um einen keramischen Chipkondensator (Kerko/MLCC) im SMD-Gehäuse 0603 (metrisch 1608) mit einer Nennkapazität von 1 nF und einer üblichen Fertigungstoleranz von ±10 %. Keramikkondensatoren dieser Bauart sind kompakt, kommen ohne Polarität aus und werden häufig als Kopplungs-, Entkopplungs- und Filterelemente in Leiterplatten-Designs eingesetzt. Die SMD-Ausführung ist für die automatische Bestückung und Reflow-Löten ausgelegt und eignet sich damit für Serienfertigung und eng bestückte Platinenlayouts.

Das verwendete Dielektrikum X7R ist ein temperaturstabileres Klasse-II-Material, das über den Bereich von −55 °C bis +125 °C für eine definierte Capacitance-Variation spezifiziert ist (typischerweise innerhalb eines gewissen Prozentsatzes). X7R bietet eine gute Kompromisslösung zwischen Kapazitätsdichte und Temperaturverhalten und ist damit für viele allgemeine Anwendungen geeignet, bei denen keine sehr enge Toleranz über Temperatur erforderlich ist. Der angegebene Verlustfaktor (tan δ ≈ 0,025) beschreibt die dielektrischen Verluste: ein moderater Wert, der Einfluss auf Güte und effektive Serienwiderstände hat und bei hochfrequenten oder sehr niederohmigen Anwendungen berücksichtigt werden sollte.

Die kompakte Bauform (1,6 × 0,8 × 0,9 mm) erlaubt Platz sparende Designs; die Nennbetriebsspannung bis 50 V entspricht typischen Anforderungen in Steuer-, Signal- und Versorgungsschaltungen. Das Bauteil ist RoHS-konform und Teil der vipitec-Produktlinie „Industry“, wodurch es für industrielle Standardanwendungen vorgesehen ist. Hinweise zur Anwendung: Für präzise Zeitbasen, sehr rauscharme Analogschaltungen oder Hochspannungsanwendungen sind Kondensatoren mit spezifizierteren Dielektrika bzw. Toleranzen zu bevorzugen; im allgemeinen Elektronikbereich ist dieser MLCC jedoch eine praktikable, gut automatisierbare Lösung.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	1,6 mm
Breite	0,8 mm
Höhe	0,9 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	1 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
