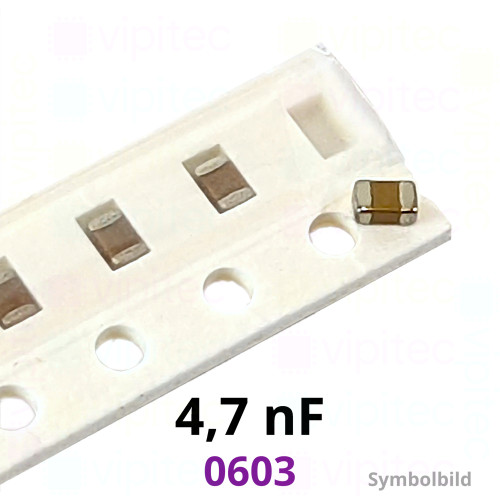

Kerko, SMD, 4,7 nF, ±10%, 50 V, -55..125 °C, 0603, X7R

MPN: 05-0003-02035
Artikelnr.: 05-0003-02035
Lagerbestand: 3890

Kapazität / Spannung

Menge

Stückpreis¹

20+

0,095000 €

Netto 0,079832 €

50+

0,062000 €

Netto 0,052101 €

100+

0,037200 €

Netto 0,031261 €

500+

0,009700 €

Netto 0,008151 €

4000+

0,007141 €

Netto 0,006001 €
0,095 €
inkl. MwSt. zzgl. Versand
Netto 0,079832 €
Großpackungen

7'' Rolle à 4000 Stück:
nicht auf Lager – Angebot anfordern

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

Dieser Mehrschicht-Keramikkondensator (Kerko, MLCC) im SMD-Gehäuse 0603 (metrisch 1608) bietet eine Nennkapazität von 4,7 nF bei einer Nennspannung von 50 V DC und einer Kapazitätstoleranz von ±10 %. Die kompakte Bauform mit den Abmessungen 1,6 × 0,8 × 0,8 mm eignet sich für platzkritische Leiterplatten und automatische Bestückung mit Pick-and-Place‑Maschinen; die Teile sind für gängige Reflow-Lötprozesse ausgelegt. Als SMD-Kondensator ist er vor allem für Entkopplungs-, Filter- und Kopplungsfunktionen in digitalen und analogen Schaltungen vorgesehen, wo mittlere Kapazitätswerte bei kleiner Baugröße benötigt werden.

Das verwendete X7R-Dielektrikum steht für moderate Temperaturstabilität über den Bereich −55 bis +125 °C und ermöglicht höhere spezifische Kapazitäten als temperatursymmetrische Kennwerte wie C0G/NP0. X7R-Bauteile zeigen typische Kapazitätsänderungen mit Temperatur und DC-Vorspannung, was bei Anwendungen mit engen Toleranzen oder resonanten Schaltungen berücksichtigt werden sollte. Der angegebene Verlustfaktor (tan δ = 0,025) beschreibt die dielektrischen Verluste; dieser Wert ist für allgemeine Entkopplungs- und Leistungsverteilungsaufgaben gut geeignet, während für sehr niederohmige oder hoch selektive HF‑Anwendungen Werkstoffe mit deutlich geringerem Verlust bevorzugt werden.

Das Bauteil ist RoHS-konform und Teil der Produktlinie "Industry", was auf den Einsatz in robusteren, industriellen Umgebungen hinweist. Bei der Auswahl sollte man die ±10 % Toleranz sowie das Verhalten von X7R unter DC-Offset beachten; diese Kondensatoren sind eine praktische Lösung, wenn eine gute Kapazitätsdichte, geringe Baugröße und zuverlässige SMD-Integration im Vordergrund stehen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1,6 mm
Breite	0,8 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	4,7 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
