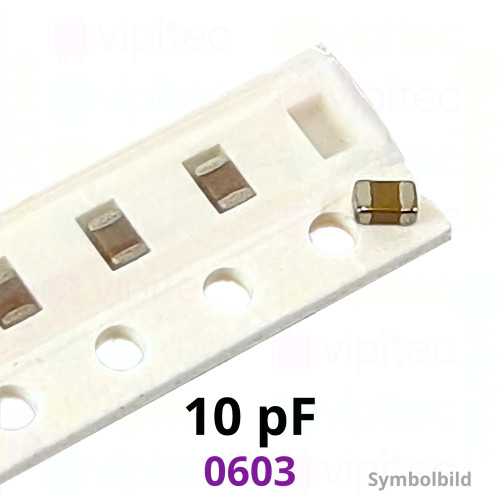

Kerko, SMD, 10 pF, ±2,5%, 50 V, -55..125 °C, 0603, NP0 / C0G

MPN: 05-0003-02068
Artikelnr.: 05-0003-02068
Lagerbestand: 3890

Kapazität / Spannung

Menge

Stückpreis¹

20+

0,095000 €

Netto 0,079832 €

50+

0,062000 €

Netto 0,052101 €

100+

0,037200 €

Netto 0,031261 €

500+

0,009700 €

Netto 0,008151 €

4000+

0,007141 €

Netto 0,006001 €
0,095 €
inkl. MwSt. zzgl. Versand
Netto 0,079832 €
Großpackungen

7'' Rolle à 4000 Stück:
nicht auf Lager – Angebot anfordern

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

Bei diesem Bauteil handelt es sich um einen keramischen SMD-Kondensator (häufig auch Kerko, Keramikkondensator oder SMD-Kondensator genannt) im 0603-Format (metrisch 1608). Das Dielektrikum NP0 / C0G steht für eine temperaturstabile, unpolare Keramikklasse mit sehr geringem Kapazitätsdrift über den spezifizierten Temperaturbereich; dadurch eignet sich der Kondensator für Anwendungen, in denen konstante Kapazitätswerte wichtig sind, etwa in Zeitbasis- und Oszillatorschaltungen, in Präzisionsfiltern oder als Abblockung in empfindlichen Mess- und HF-Schaltungen.

Der Kondensator hat eine Nennkapazität von 10 pF bei einer engen Toleranz von ±2,5 % und ist für bis zu 50 V DC spezifiziert. Der angegebene Verlustfaktor (tan δ) liegt bei 0,05, was Aussagen zur Energieverlustgröße im Wechselstrombetrieb erlaubt; zusammen mit dem NP0/C0G-Dielektrikum sorgt dies für vergleichsweise stabile elektrische Eigenschaften über den Temperaturbereich von −55 bis +125 °C. Durch die kleine Kapazität und die enge Toleranz ist das Bauteil besonders geeignet, wenn niedrige Streuungen und reproduzierbare Zeit- oder Frequenzverhalten gefordert sind.

Mechanisch entspricht der Kondensator der Bauform 0603 (L x B x H: 1,6 × 0,9 × 0,8 mm) und ist für die SMD-Montage ausgelegt; er ist kompatibel mit gängigen Bestückungsprozessen wie Pick-and-Place und Reflow-Löten. Das Bauteil ist RoHS-konform und Teil der vipitec-Produktlinie "Industry", wodurch es sich für industrielle Anwendungen mit hohen Qualitätsanforderungen eignet. Bei der Layout-Planung können die kompakten Abmessungen zur Platinenverdichtung beitragen; für zuverlässigen Betrieb sollten die üblichen Designregeln zu Lötpad-Auslegung und thermischem Management beachtet werden.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1,6 mm
Breite	0,9 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	10 pF
Toleranz (Kapazität)	±2,5 %
Verlustfaktor (tan δ)	0,05
Dielektrikum	NP0 / C0G
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
