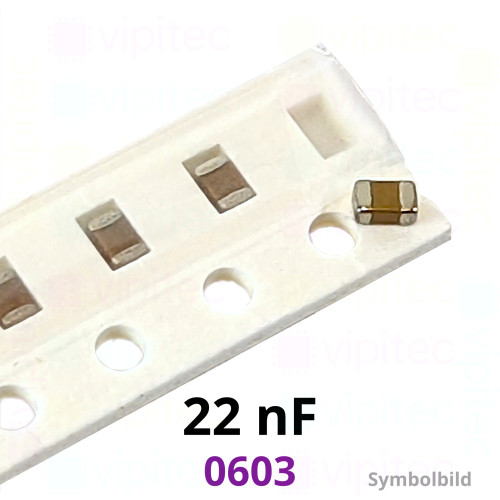

Kerko, SMD, 22 nF, ±10%, 50 V, -55..125 °C, 0603, X7R

MPN: 05-0003-02037
Artikelnr.: 05-0003-02037
Lagerbestand: 3930

Kapazität / Spannung

Menge

Stückpreis¹

20+

0,095000 €

Netto 0,079832 €

50+

0,062000 €

Netto 0,052101 €

100+

0,037200 €

Netto 0,031261 €

500+

0,009700 €

Netto 0,008151 €

4000+

0,007141 €

Netto 0,006001 €
0,095 €
inkl. MwSt. zzgl. Versand
Netto 0,079832 €
Großpackungen

7'' Rolle à 4000 Stück:
nicht auf Lager – Angebot anfordern

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

Dieser SMD-Keramikkondensator (kurz: Kerko oder SMD-Kondensator) bietet eine Nennkapazität von 22 nF bei einer maximalen Gleichspannung von 50 V und einer Kapazitätstoleranz von ±10 %. Die Bauform 0603 (metrisch 1608) mit den Abmessungen 1,6 × 0,8 × 0,8 mm ermöglicht eine platzsparende Integration in dicht bestückte Leiterplatten. Das Bauteil ist RoHS-konform und gehört zur vipitec-Produktlinie "Industry", was auf eine Auslegung für industrielle Einsatzbereiche mit gängigen Montageprozessen hinweist.

Als Dielektrikum wird X7R eingesetzt, ein Klasse-II-Keramikmaterial, das für den Temperaturbereich −55 °C bis +125 °C spezifiziert ist und eine moderate Kapazitätsstabilität über Temperatur und Spannung liefert. X7R bietet gegenüber Klasse-I-Typen (z. B. C0G/NP0) eine höhere Kapazitätsdichte, geht dafür aber mit größeren temperatur- und spannungsabhängigen Kapazitätsänderungen einher. Der angegebene Verlustfaktor (tan δ) von 0,025 weist auf moderate dielektrische Verluste hin, was für typische Entkopplungs-, Filter- und Kopplungsanwendungen in Leistungselektronik und Steuerungen ausreichend ist; für Hochfrequenz- oder sehr verlustarme Schaltungen sind andere Dielektrika zu prüfen.

Die SMD-Bauform eignet sich für automatisierte Bestückung (Pick-and-Place) und Standard-Reflow-Lötprozesse, wodurch das Bauteil in Serienfertigungen einfach einsetzbar ist. Typische Einsatzgebiete sind Entkopplung und Glättung in Stromversorgungen, Signalfilterung und allgemeine kapazitive Bauelemente in Leiterplattenlayouts mit begrenztem Bauraum. Die moderate Toleranz von ±10 % und die Nennspannung bis 50 V machen den Kondensator zu einer praktikablen Wahl, wenn keine enge Kapazitätspräzision erforderlich ist und robustere, kosteneffiziente Lösungen gefragt sind.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1,6 mm
Breite	0,8 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	22 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
