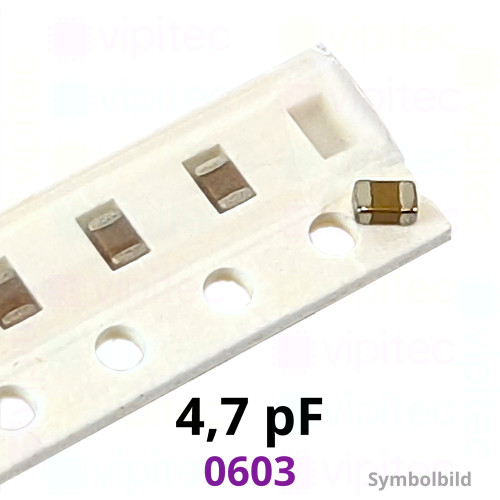

Kerko, SMD, 4,7 pF, ±6%, 50 V, -55..125 °C, 0603, NP0 / C0G

Artikelnr.: 05-0003-02067 Kopiert!
🟢 3640 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 4000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,087000 €

Netto 0,073109 €

50+

0,048720 €

Netto 0,040941 €

100+

0,034104 €

Netto 0,028659 €

500+

0,012980 €

Netto 0,010908 €

4000+

0,009595 €

Netto 0,008063 €
0,087 €
inkl. MwSt. zzgl. Versand
Netto 0,073109 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 20 Stück

Dieser keramische SMD-Kondensator (häufig als Kerko oder Keramikkondensator bezeichnet) bietet eine Nennkapazität von 4,7 pF bei einer Toleranz von ±6 % und ist für Gleichspannungen bis 50 V ausgelegt. Die Bauteilausführung im 0603-Gehäuse (1608 metrisch, Abmessungen 1,6 x 0,8 mm, Bauhöhe 0,8 mm) ermöglicht eine platzsparende Bestückung auf Leiterplatten und eine zuverlässige Verarbeitung in Pick-and-Place-Fertigungsabläufen. Der Kondensator ist für den Temperaturbereich -55 bis 125 °C spezifiziert und erfüllt die RoHS-Anforderungen.

Das verwendete Dielektrikum NP0 / C0G steht für eine keramische Materialklasse mit sehr geringem temperaturabhängigem Kapazitätsverhalten, wodurch die Kapazität über dem angegebenen Temperaturbereich stabil bleibt und sich gut für frequenzkritische Anwendungen eignet. Der angegebene Verlustfaktor tan δ = 0,025 beschreibt die Energieverluste des Kondensators; diese Kenngröße ist niedriger als bei hochpermittiven Dielektrika, aber nicht auf dem Niveau spezieller Hochleistungs-Typen mit extrem geringem Dämpfungsverhalten. Die Kombination aus kleiner Kapazität, stabiler Dielektrikeigenschaft und moderatem Verlustfaktor macht das Bauteil zu einer praktischen Wahl, wenn konstanter kapazitiver Wert und kompakte Bauform wichtiger sind als minimalster Verlust.

Typische Einsatzgebiete sind HF- und RF-Schaltungen, Abgleich- und Resonanznetzwerke, Filterzweige, Oszillatoren sowie Anwendungen zur Impedanzanpassung oder Kompensation von Streukapazitäten. Bei der Schaltungsauslegung sind die Nennkapazität und die Toleranz zu berücksichtigen, insbesondere in präzisen Resonanz- oder Timing-Anordnungen. Als Teil der vipitec Produktlinie Industry ist dieses Bauteil auf industrielle Anforderungen an Beständigkeit und Prozesskompatibilität ausgelegt. Begriffe im Kontext: SMD steht für Surface-Mount Device - Oberflächenmontage; Kerko ist eine gebräuchliche Kurzbezeichnung für Keramikkondensator; NP0 / C0G bezeichnet ein temperaturstabiles keramisches Dielektrikum; tan δ beschreibt den Verlustfaktor des Dielektrikums.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	1,6 mm
Breite	0,8 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	4,7 pF
Toleranz (Kapazität)	±6 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	NP0 / C0G
