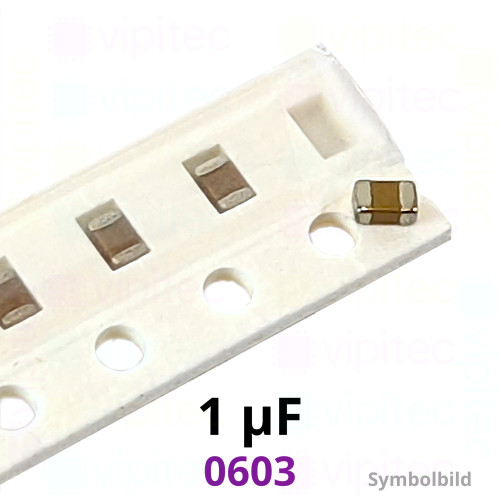

Kerko, SMD, 1 µF, ±10%, 50 V, -55..85 °C, 0603, X5R

MPN: 05-0003-02042
Artikelnr.: 05-0003-02042
Lagerbestand: 3490

Kapazität / Spannung

Menge

Stückpreis¹

20+

0,140000 €

Netto 0,117647 €

50+

0,130000 €

Netto 0,109244 €

100+

0,078000 €

Netto 0,065546 €

500+

0,023200 €

Netto 0,019496 €

4000+

0,020714 €

Netto 0,017407 €
0,14 €
inkl. MwSt. zzgl. Versand
Netto 0,117647 €
Großpackungen

7'' Rolle à 4000 Stück:
nicht auf Lager – Angebot anfordern

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

Bei diesem Bauteil handelt es sich um einen mehrlagigen keramischen Kondensator (MLCC), oft als Kerko oder Keramikkondensator bezeichnet, im SMD-Gehäuse 0603 (metrisch 1608). Das X5R-Dielektrikum ermöglicht eine hohe Kapazitätsdichte in kompakter Bauform und stellt einen Kompromiss zwischen hoher Kapazität und moderater temperaturbedingter Kapazitätsverschiebung dar. Gegenüber temperaturstabileren Dielektrika wie C0G/NP0 bietet X5R deutlich mehr Kapazität pro Bauteil, geht aber mit größeren Kapazitätsänderungen über Temperatur und Feldstärke einher. Die Nennspannung von bis zu 50 V und die Nennkapazität von 1 µF mit ±10 % Toleranz machen das Bauteil für viele Standardanwendungen geeignet.

Der angegebene Verlustfaktor (tan δ ≈ 0,125) gibt Auskunft über die dielektrischen Verluste: in der Praxis bedeutet das akzeptable, aber nicht minimale Verlustwerte, weshalb dieses Bauteil besonders für Entkopplungs-, Glättungs- und Filteraufgaben in Stromversorgungen und allgemeinen elektronischen Schaltungen eingesetzt wird. Für hochpräzise Resonanzkreise oder Anwendungen mit sehr geringen Verlustanforderungen sind Keramiken mit niedrigerem Verlustfaktor geeigneter. Die Kombination aus 0603-Bauform und X5R-Dielektrikum eignet sich insbesondere dort, wo Platzersparnis und ausreichende Kapazität wichtiger sind als herausragende Temperaturlinearität.

Als SMD-Bauteil ist der Kondensator für die automatisierte Bestückung ausgelegt und lässt sich in gängigen SMT-Lötprozessen verarbeiten. Die kompakten Abmessungen (1,6 × 0,8 × 0,8 mm) ermöglichen den Einsatz in dicht bestückten Leiterplatten-Layouts und in industriellen Anwendungen, für die die vipitec-Produktlinie "Industry" vorgesehen ist. RoHS-Konformität ist gegeben, wodurch das Bauteil den gängigen Umweltanforderungen entspricht. Bei der Auswahl sollte das Zusammenspiel von Kapazität, Toleranz, Temperaturbereich und Verlustfaktor mit den Anforderungen der konkreten Schaltung abgeglichen werden.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1,6 mm
Breite	0,8 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 85 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	1 µF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,125
Dielektrikum	X5R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
