Kerko, SMD, 2,2 pF, ±12%, 50 V, -55..125 °C, 0603, NP0 / C0G

MPN: 05-0003-02066
Artikelnr.: 05-0003-02066
Lagerbestand: 3910

Kapazität / Spannung

Menge

Stückpreis¹

20+

0,095000 €

Netto 0,079832 €

50+

0,062000 €

Netto 0,052101 €

100+

0,037200 €

Netto 0,031261 €

500+

0,009700 €

Netto 0,008151 €
0,095 €
inkl. MwSt. zzgl. Versand
Netto 0,079832 €

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

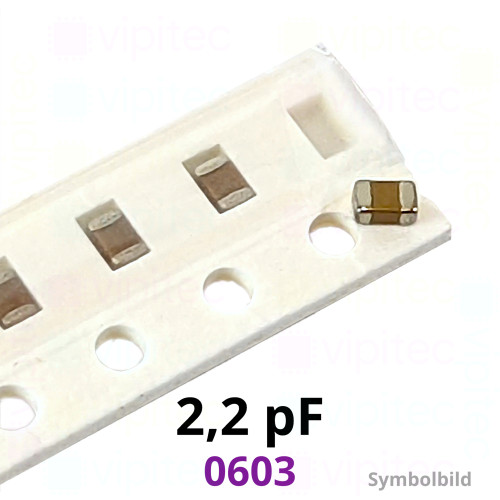

Bei diesem Bauteil handelt es sich um einen SMD-Keramikkondensator (häufig kurz "Kerko" oder "SMD-Kerko" genannt) in der Bauform 0603 (metrisch 1608). Mit Abmessungen von 1,6 × 0,8 × 0,8 mm und RoHS-Konformität ist der Kondensator für platzkritische, industrielle Leiterplatten ausgelegt und lässt sich mit gängigen Pick-and-Place- und Reflow-Prozessen verarbeiten. Als nichtpolarer Chip-Kondensator eignet er sich zur kompakten Bestückung in multilayer-Designs, bei denen geringe Bauteilhöhe und kleine Footprints wichtig sind.

Die Nennkapazität beträgt 2,2 pF bei einer Toleranz von ±12 %. Das Dielektrikum NP0 / C0G steht für nahezu temperaturunabhängiges Verhalten und sehr gute Langzeitstabilität; Änderungen der Kapazität über den Temperaturbereich von −55 bis +125 °C sind dadurch minimal, weshalb diese Bauart häufig in HF-, Oszillator- und Messanwendungen verwendet wird. Mit einer maximalen Gleichspannung von 50 V und einem Verlustfaktor (tan δ) von 0,01 bietet der Kondensator ein insgesamt geringes Dämpfungsverhalten, das für viele Hochfrequenz- und Filteranwendungen ausreichend ist. Beachten Sie, dass die relative Toleranz von ±12 % bei präzisen Schwingkreis- oder Abgleichaufgaben einen Einfluss haben kann und gegebenenfalls enge Toleranzen oder Trimmpotenziale erforderlich sind.

In der Praxis profitieren Entwickler von der Kombination aus kleiner Bauform und temperaturstabiler NP0/C0G-Eigenschaft, etwa bei HF-Kopplungen, Impedanzanpassungen, Resonatoren oder hochstabilen Zeitgliederungen. Da Keramiken mechanisch spröde sind, sollten beim Layout und der Bestückung mögliche mechanische Spannungen (z. B. durch starkes Biegen der Leiterplatte) vermieden werden. Für zuverlässige Ergebnisse empfiehlt sich die Verwendung eines passenden 0603-Pad-Designs und die Prüfung des in-circuit-Verhaltens in der Zielanwendung, insbesondere wenn enge Toleranzen oder sehr niedrige Verluste gefordert sind.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1,6 mm
Breite	0,8 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	2,2 pF
Toleranz (Kapazität)	±12 %
Verlustfaktor (tan δ)	0,01
Dielektrikum	NP0 / C0G
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Kerko, SMD, 2,2 pF, ±12%, 50 V, -55..125 °C, 0603, NP0 / C0G

0,095 €
