Kerko, SMD, 100 nF, ±10%, 50 V, -55..125 °C, 0603, X7R

MPN: 05-0003-02039
Artikelnr.: 05-0003-02039
Lagerbestand: 6730

Kapazität / Spannung

Menge

Stückpreis¹

20+

0,107500 €

Netto 0,090336 €

50+

0,083000 €

Netto 0,069748 €

100+

0,049800 €

Netto 0,041849 €

500+

0,013700 €

Netto 0,011513 €

10000+

0,011000 €

Netto 0,009244 €

15000+

0,010953 €

Netto 0,009205 €
0,1075 €
inkl. MwSt. zzgl. Versand
Netto 0,090336 €
Großpackungen

13'' Rolle à 10000 Stück:
nicht auf Lager – Angebot anfordern

13'' Rolle à 15000 Stück:
nicht auf Lager – Angebot anfordern

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

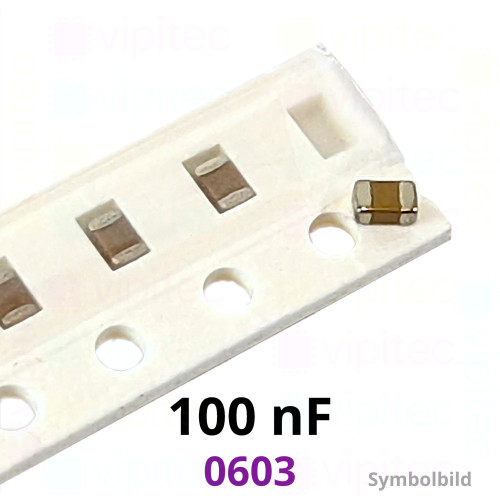

Dieser Kerko ist ein keramischer SMD-Kondensator im Bauformat 0603 (metrisch 1608) mit einer Nennkapazität von 100 nF und einer Kapazitätstoleranz von ±10 %. Er ist für eine maximale Gleichspannung von 50 V ausgelegt und deckt den spezifizierten Temperaturbereich von −55 °C bis +125 °C ab. Die kompakten Abmessungen (1,6 × 0,9 × 0,8 mm) ermöglichen eine Platz sparende Bestückung auf hochdichten Leiterplatten; als SMD-Bauteil ist er für automatische Bestückungs- und Lötprozesse vorgesehen. Das Produkt ist RoHS-konform und Teil der vipitec-Produktlinie "Industry".

Als Keramik-Kondensator mit X7R-Dielektrikum kombiniert das Bauteil gute elektrische Eigenschaften und moderate Temperaturstabilität: X7R deckt den genannten Temperaturbereich ab, wobei typische Kapazitätsänderungen über Temperaturbereiche moderat sind (bei X7R oft im Bereich von ±15 % über -55..+125 °C). Der angegebene Verlustfaktor (tan δ = 0,03) beschreibt die dielektrischen Verluste und ist Hinweis auf moderate Dämpfungseigenschaften; dies ist typisch für allgemeine Entkopplungs-, Bypass- und Filteranwendungen sowie für zeitkonstante Bildungen in nicht hochpräzisen Schaltungen. Beachten Sie, dass keramische Kondensatoren nicht polarisiert sind und für Wechsel- wie Gleichspannungsanwendungen innerhalb der Spezifikation verwendet werden können.

Begriffe und Hinweise zur Anwendung: "Kerko" ist eine gebräuchliche Abkürzung für keramischen Kondensator. "SMD" bedeutet Surface-Mount Device – Oberflächenmontage-Bauteil. Bei keramischen MLCCs (Multi-Layer Ceramic Capacitors) wie diesem Bauteil kann zusätzlich zur temperaturbedingten Änderung auch ein Kapazitätsabfall durch anliegende Gleichspannung (DC‑Bias) auftreten; diesen Effekt und die Toleranz von ±10 % sollten Sie bei der Schaltungsdimensionierung berücksichtigen. Für Einsätze mit sehr hohen Anforderungen an Langzeitstabilität, geringe Drift oder sehr niedrige Verluste sind gegebenenfalls andere Dielektrika oder Bauformen zu prüfen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1,6 mm
Breite	0,9 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	100 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,03
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
