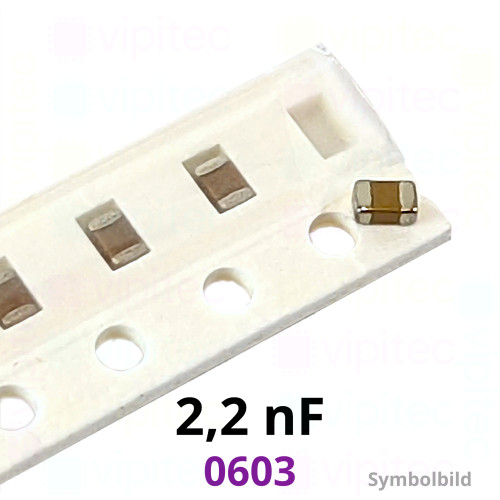

Kerko, SMD, 2,2 nF, ±10%, 50 V, -55..125 °C, 0603, X7R

MPN: 05-0003-02034
Artikelnr.: 05-0003-02034
Lagerbestand: 3905

Kapazität / Spannung

Menge

Stückpreis¹

20+

0,095000 €

Netto 0,079832 €

50+

0,062000 €

Netto 0,052101 €

100+

0,037200 €

Netto 0,031261 €

500+

0,009700 €

Netto 0,008151 €

4000+

0,007141 €

Netto 0,006001 €
0,095 €
inkl. MwSt. zzgl. Versand
Netto 0,079832 €
Großpackungen

7'' Rolle à 4000 Stück:
nicht auf Lager – Angebot anfordern

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

Dieser Keramikkondensator (Kerko, MLCC) im kompakten 0603/Gehäuse (metrisch 1608) bietet eine Nennkapazität von 2,2 nF bei einer Toleranz von ±10 % und einer DC-Betriebsspannung bis 50 V. Als SMD-Bauteil eignet er sich für platzkritische Leiterplattenlayouts und lässt sich mit gängigen Bestückungs- und Reflow-Lötprozessen verarbeiten. Typische Einsatzbereiche sind Entkopplungs- und Filteraufgaben, RC-Zeitglieder, Kopplungs- und Entkopplungskondensatoren in analogen sowie digitalen Schaltungen; die Toleranz und der relative Temperaturgang sind bei präzisen Zeit- oder Filteranwendungen zu berücksichtigen.

Das Dielektrikum des Bauteils ist X7R, ein Class-II-Keramikmaterial, das für den Einsatz im Bereich von −55 °C bis +125 °C spezifiziert ist und einen Kompromiss aus Kapazitätsdichte und Temperaturstabilität bietet. Im Vergleich zu Class-I-Typen (z. B. NP0/C0G) zeigen X7R-Dielektrika größere Kapazitätsänderungen über Temperatur und Spannung, liefern dafür jedoch höhere Nennkapazitäten auf kleinem Bauraum. Der angegebene Verlustfaktor (tan δ = 0,025) gibt Aufschluss über die dielektrischen Verluste; dieser moderate Wert ist typisch für X7R-MLCCs und sollte bei Hochfrequenz- oder sehr verlustempfindlichen Anwendungen beurteilt werden.

Mechanisch misst das Bauteil 1,6 mm × 0,8 mm × 0,8 mm (L×B×H) und entspricht damit dem gängigen 0603-Format, das eine hohe Bauteiledichte ermöglicht. Das Produkt ist RoHS-konform und gehört zur vipitec-Produktlinie "Industry", was auf eine Ausrichtung auf industrielle Anwendungen mit den genannten elektrischen und mechanischen Eigenschaften hinweist. Begriffe wie Kerko, Keramikkondensator, MLCC oder SMD-Kondensator werden hier synonym verwendet, um die Einordnung des Bauteils in gängige Bezeichnungsarten zu erleichtern.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1,6 mm
Breite	0,8 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1608
Bauform	0603
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	2,2 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
