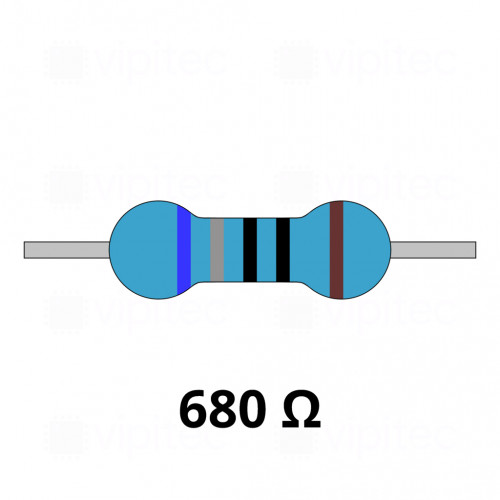

680 Ohm Metallschicht-Widerstand, THT, ±1%, 600 mW, 350 V, -55..155 °C, 0207
Der 680 Ω Metallschicht-Widerstand im axialen THT-Gehäuse bietet eine präzise, temperaturstabile Lösung für durchsteckbare Leiterplattenbestückung. Als Metallschichtwiderstand (engl. metal film resistor) zeichnet er sich durch geringe Rauschwerte, gute Langzeitstabilität und enge Toleranz von ±1 % aus. Die kompakte Bauform 0207 (Durchmesser 2,4 mm, Länge 6,3 mm) mit geraden Anschlussdrähten ist für Standard-Durchsteckmontage (THT) ausgelegt und erleichtert manuelles Bestücken sowie maschinelle Bestückung von Leiterplatten.
Mit einer Nennbelastbarkeit von 600 mW und einer zulässigen Gleichspannung bis 350 V eignet sich der Widerstand für Anwendungen, die moderate Verlustleistung und höhere Spannungen erfordern, solange thermische Randbedingungen auf der Leiterplatte berücksichtigt werden. Der Temperaturkoeffizient von ±50 ppm/°C beschreibt die Änderung des Widerstandswerts mit der Temperatur und macht das Bauteil geeignet für schaltungsnahe, präzise Anwendungen in Mess- und Regeltechnik oder in Audio- und Signalpfaden. Der Betriebstemperaturbereich von -55 bis 155 °C und die RoHS-Konformität sprechen für Eignung in industriellen Umgebungen und modernen Fertigungsprozessen.
Typische Einsatzgebiete sind präzise Spannungsteiler, Messverstärker, Referenznetzwerke und allgemeine Elektronik in Industrieanwendungen; die vipitec-Produktlinie "Industry" steht für die Eignung unter raueren Betriebsbedingungen. Bei der Auslegung ist auf ausreichende thermische Ableitung und eventuell notwendiges Leistungsderating bei erhöhten Umgebungstemperaturen zu achten. Als Synonyme und Begriffe zur Einordnung: Metallschichtwiderstand = Metal Film Resistor, THT = Through-Hole Technology, axial = axiale Anschlussführung, 0207 = metrische Bauformbezeichnung.
Produkteigenschaften
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| vipitec Produktlinie |
|
| Betriebsspannung (DC) | 0 - 350 V |
| Nennbelastbarkeit (Leistung) | 600 mW |
| Material | Metallschicht |
| RoHS-konform |
|
| Länge | 6,3 mm |
| Bauelement | |
| Ausführung | Axial (gerade) |
| Bauform (metrisch) | 0207 |
| Montageart | THT |
| Betriebstemperatur | -55 - 155 °C |
| Durchmesser | 2,4 mm |
| Widerstand | |
| Temperaturkoeffizient | ±50 ppm/°C |
| Widerstand | 680 Ω |
| Toleranz (Widerstand) | ±1 % |
| Informationen zur Produktsicherheit | |
| Hersteller | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
