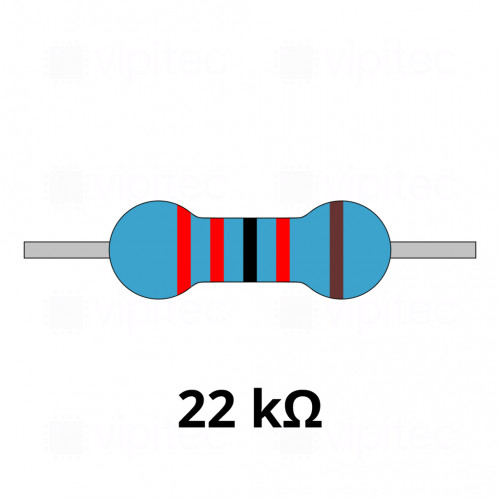

22 Kiloohm Metallschicht-Widerstand, THT, ±1%, 600 mW, 350 V, -55..155 °C, 0207

MPN: 05-0002-00014
Artikelnr.: 05-0002-00014
Lagerbestand: 4040

Widerstand

Menge

Stückpreis¹

5+

0,180000 €

Netto 0,151261 €

20+

0,055000 €

Netto 0,046218 €

100+

0,018500 €

Netto 0,015546 €

500+

0,011200 €

Netto 0,009412 €
0,18 €
inkl. MwSt. zzgl. Versand
Netto 0,151261 €

Menge

Gesamt:

Mindestbestellmenge: 5 Stück

Dieser axial ausgeführte Metallschicht-Widerstand (axial, THT) ist für durchsteckbare Leiterplattenmontage vorgesehen und bietet die typische Kombination aus hoher elektrischer Stabilität, geringem Rauschverhalten und enger Nennwertgenauigkeit, die für Metal‑Film-Ausführungen charakteristisch ist. Die enge Toleranz von ±1 % ermöglicht präzise Spannungsteiler und Messschaltungen; der Temperaturkoeffizient von ±50 ppm/°C (entspricht 0,005 %/°C) beschreibt die geringe Widerstandsänderung pro Grad Temperaturdifferenz und ist relevant für Anwendungen mit Temperaturdrift-Anforderungen.

Die Baulänge und der Durchmesser entsprechen der metrischen Bauform 0207 (hier: Durchmesser 2,4 mm, Länge 6,3 mm); die gerade axiale Ausführung erleichtert die manuelle Bestückung und das Wellen- bzw. Reflowlöten bei durchsteckmontagefähigen Bauteilen. Die Nennbelastbarkeit liegt bei 600 mW; daraus ergibt sich bei vollem Leistungsverlust eine aus der Leistung begrenzte maximale Spannung von etwa 115 V über dem Widerstand (Berechnung: V = sqrt(P·R)). Die ausgewiesene Betriebs- bzw. Prüfspannung bis 350 V bezieht sich auf die Spannungsfestigkeit des Bauteils, überschreitet jedoch die durch die Verlustleistung vorgegebene Grenze; in der Praxis sind sowohl Leistungs- als auch Spannungsgrenzen sowie eine temperaturabhängige Leistungsabnahme zu berücksichtigen, insbesondere bei Umgebungstemperaturen nahe dem oberen Betriebsbereich (-55 bis 155 °C).

Typische Einsatzgebiete sind präzise analoge Schaltungen, Mess- und Sensorelektronik, Entkopplungs- und Filternetze sowie industrielle Steuer- und Regeltechnik, wo langlebige, temperaturstabile und RoHS-konforme Bauteile gefordert werden. Die Ausführung in der vipitec-Produktlinie "Industry" kennzeichnet das Bauteil als für industrielle Anwendungen ausgelegt; bei der Auslegung von Schaltungen empfiehlt sich die Einhaltung der angegebenen elektrischen und thermischen Grenzwerte zur sicheren und langzeitstabilen Nutzung.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 350 V
Nennbelastbarkeit (Leistung)	600 mW
Material	Metallschicht
RoHS-konform
Länge	6,3 mm
Bauelement
Ausführung	Axial (gerade)
Bauform (metrisch)	0207
Montageart	THT
Betriebstemperatur	-55 - 155 °C
Durchmesser	2,4 mm
Widerstand
Temperaturkoeffizient	±50 ppm/°C
Widerstand	22 kΩ
Toleranz (Widerstand)	±1 %
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
