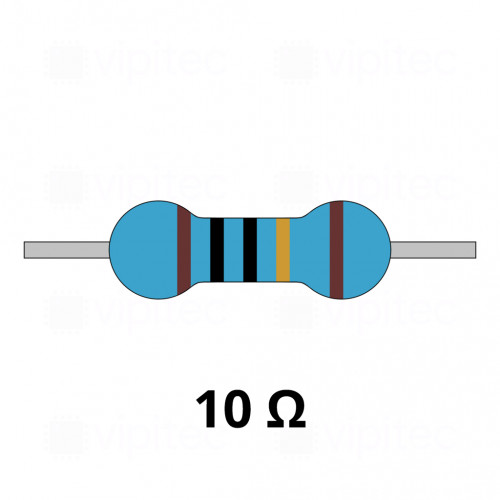

10 Ohm Metallschicht-Widerstand, THT, ±1%, 600 mW, 350 V, -55..155 °C, 0207

MPN: 05-0002-00004
Artikelnr.: 05-0002-00004
Lagerbestand: 3695

0,107500 €
inkl. MwSt. zzgl. Versand
Netto 0,090336 €
Staffelpreise (je Stück)¹
ab 100 Stück: 0,037500 € (Netto 0,031513 €)
ab 500 Stück: 0,014800 € (Netto 0,012437 €)

Widerstand

Menge

Mindestbestellmenge: 20 Stück

Dieser Metallschichtwiderstand (Metallschichtwiderstand, engl. metal film resistor) mit 10 Ω Nennwert ist ein axial ausgeführter THT-Baustein in der metrischen Bauform 0207. Er bietet eine enge Toleranz von ±1 % und einen niedrigen Temperaturkoeffizienten von ±50 ppm/°C, was eine gute Langzeitstabilität und geringe Drift bei Temperaturänderungen garantiert. Die Konstruktion aus Metallschicht reduziert Rauschanteile und verbessert die Präzision gegenüber herkömmlichen Kohleschichttypen; die Ausführung mit geraden Achsleitungen ist für Durchsteckmontage konzipiert und RoHS-konform.

Die Nennbelastbarkeit beträgt 600 mW bei Umgebungstemperaturen innerhalb des spezifizierten Bereichs von −55 °C bis +155 °C. Praktisch bedeutet dies eine maximale Dauerstrombelastung von etwa 0,245 A (Imax ≈ sqrt(P/R) ≈ sqrt(0,6/10) A) und eine maximal zulässige Spannung über dem Widerstand, abhängig von der Verlustleistung, von rund 2,45 V (Vmax ≈ sqrt(P·R) ≈ sqrt(0,6·10) V). Zusätzlich ist eine DC-Betriebsspannung bis 350 V angegeben; diese Grenze beschreibt die Spannungsfestigkeit/Isolationsfähigkeit, wobei die tatsächlich anwendbare Spannung immer durch die Verlustleistung und thermische Bedingungen limitiert ist. Anwendungen finden sich dort, wo ein präziser, stabiler Niederohm-Wert benötigt wird, etwa in Mess- und Regelstrecken, als Strombegrenzung oder in Entkopplungszweigen.

Mechanisch misst das Bauteil 2,4 mm im Durchmesser bei einer Länge von 6,3 mm und entspricht damit dem 0207-Formfaktor, der sich für Standard-Durchsteckplatinen und manuelle Bestückung eignet. Die axiale, gerade Leiterführung erleichtert das Einlöten sowie Rework-Arbeiten; die robuste Temperatur- und Spannungsfestigkeit macht das Bauteil für industrielle Anwendungen und Umgebungseinflüsse geeignet. Hinweise zu Lötprozessen, Montageabständen und thermischem Management sind beim Einsatz zu beachten, um die spezifizierte Verlustleistung nicht zu überschreiten.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 350 V
Nennbelastbarkeit (Leistung)	600 mW
Material	Metallschicht
RoHS-konform	Ja
Länge	6,3 mm
Bauelement
Ausführung	Axial (gerade)
Bauform (metrisch)	0207
Montageart	THT
Betriebstemperatur	-55 - 155 °C
Durchmesser	2,4 mm
Widerstand
Temperaturkoeffizient	±50 ppm/°C
Widerstand	10 Ω
Toleranz (Widerstand)	±1 %
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
Hersteller-Artikelnr.	05-0002-00004
