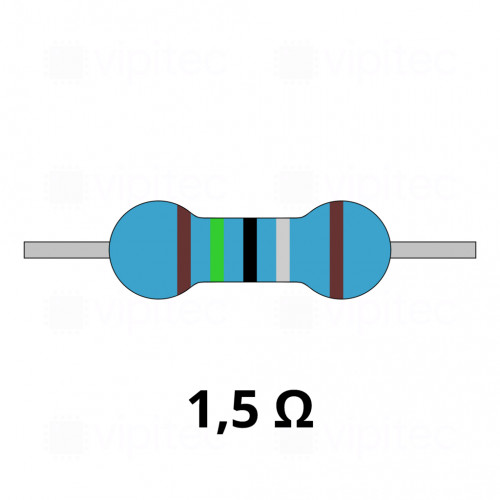

1,5 Ohm Metallschicht-Widerstand, THT, ±1%, 600 mW, 350 V, -55..155 °C, 0207

MPN: 05-0002-00020
Artikelnr.: 05-0002-00020
Lagerbestand: 4145

Widerstand

Menge

Stückpreis¹

5+

0,180000 €

Netto 0,151261 €

20+

0,055000 €

Netto 0,046218 €

100+

0,018500 €

Netto 0,015546 €

500+

0,011200 €

Netto 0,009412 €
0,18 €
inkl. MwSt. zzgl. Versand
Netto 0,151261 €

Menge

Gesamt:

Mindestbestellmenge: 5 Stück

Bei diesem Bauteil handelt es sich um einen metallfilmbestückten Axial-Widerstand (THT) mit einem Nennwert von 1,5 Ω und einer Präzision von ±1 %. Metallfilmwiderstände (auch Metallfilm- oder Metalloxidpräzisionswiderstände genannt) bieten eine hohe Langzeitstabilität und geringes Rauschen gegenüber kohleschichtigen Ausführungen. Die zylindrische Bauform entspricht dem metrischen Format 0207 (Gehäuselänge 6,3 mm, Durchmesser 2,4 mm) und ist als gerade axial ausgeführtes Bauelement für die Durchsteckmontage (THT – Through-Hole Technology) ausgelegt. Das Produkt ist RoHS-konform und gehört zur vipitec-Produktlinie "Industry".

Elektrisch ist der Widerstand für eine Nennleistung von 600 mW ausgelegt und besitzt einen Temperaturkoeffizienten von ±50 ppm/°C, was eine gute Widerstandsdrift über Temperaturänderungen signalisiert. Die zulässige Betriebstemperaturspanne reicht von −55 °C bis +155 °C, wodurch der Widerstand in anspruchsvolleren Umgebungen einsetzbar ist. Obwohl die maximale Betriebsspannung mit bis zu 350 V DC angegeben ist (Grenzwert für Isolations- bzw. Spannungsfestigkeit), ist die praktisch nutzbare Spannung durch die Verlustleistungsgrenze beschränkt: Bei 600 mW Nennleistung ergibt sich ein maximaler Dauerstrom von ca. 0,63 A und eine maximale Leistungsspannung von etwa 0,95 V über dem Bauteil. Diese Unterscheidung zwischen Spannungsfestigkeit und thermischer Leistungsgrenze ist bei der Auslegung zu beachten.

Typische Einsatzfelder sind präzise Serien- und Messwiderstände in Niederspannungsanwendungen, Anpassungs- und Entladewiderstände, sowie allgemeine Industrieleiterplatten, bei denen Durchsteckmontage und robuste elektrische Verbindungen gefordert sind. Begriffe und Abkürzungen im Kontext: THT = Durchsteckmontage (axiale Einbauform), TCR (Temperaturkoeffizient) in ppm/°C beschreibt die Veränderung des Widerstandswerts mit der Temperatur. Die Kombination aus hoher Genauigkeit (±1 %), niedrigem TCR und weiter Temperaturbeständigkeit macht diesen 1,5‑Ω‑Metallfilmwiderstand zu einer zuverlässigen Komponente für präzise, thermisch stabile Anwendungen im Elektro- und Steuerungsbereich.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 350 V
Nennbelastbarkeit (Leistung)	600 mW
Material	Metallschicht
RoHS-konform
Länge	6,3 mm
Bauelement
Ausführung	Axial (gerade)
Bauform (metrisch)	0207
Montageart	THT
Betriebstemperatur	-55 - 155 °C
Durchmesser	2,4 mm
Widerstand
Temperaturkoeffizient	±50 ppm/°C
Widerstand	1,5 Ω
Toleranz (Widerstand)	±1 %
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
